容積移送式 一軸偏心ポンプ『AMD8』シリーズ

ESER Japanが提案する『AMD8』は、モーノダイレクトスクリュー方式採用の高精度一軸偏心ポンプになります。

計量部は世界で実績のあるViscoTec社(独)を採用。駆動部は国内製モータを搭載しており、専用コントローラで容易に設定可能。

SUS製ローターとパーフロ製ステーターを標準タイプとし、オーリング材質はFKM(フッ素ゴム)を使用しており様々な材料に対応可能。

塗布量に合わせたポンプバリエーションを用意しています。



標準タイプは最小塗布量0.0001ml~3.3ml/minまで、

 大容量タイプは0.004ml~6ml/minまで対応。

モーノ式ディスペンサのため、脈動なく塗布。

国内製モーターの採用により、自動機搭載時の汎用性UP。

イーサー製セラミックノズルをダイレクトに取り付け可能なため、糸切れ性能UP




ポンプ断面

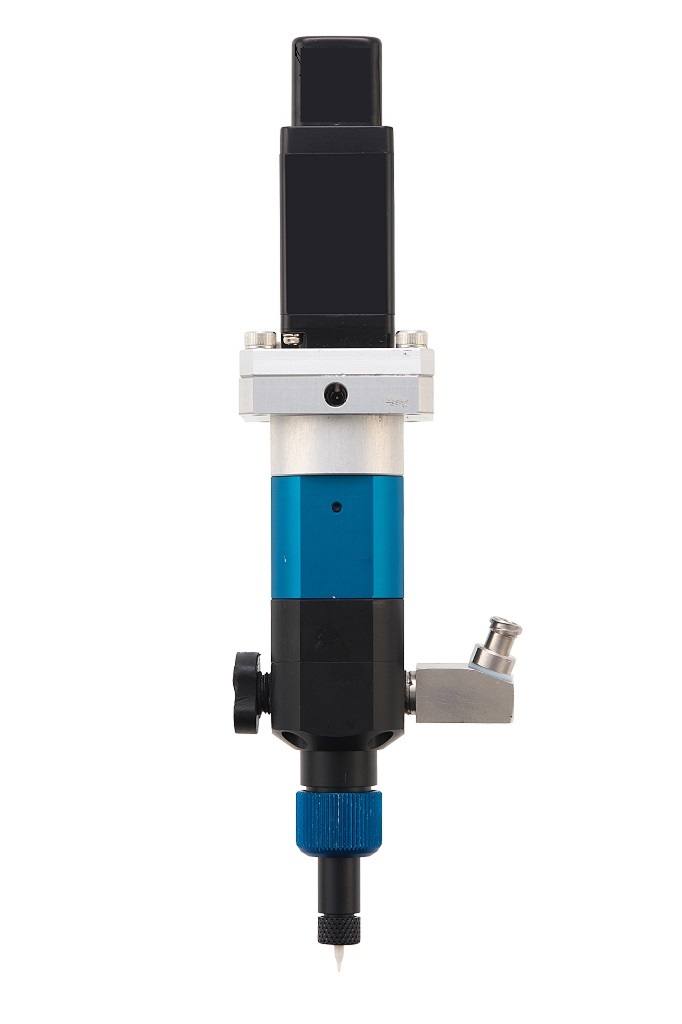

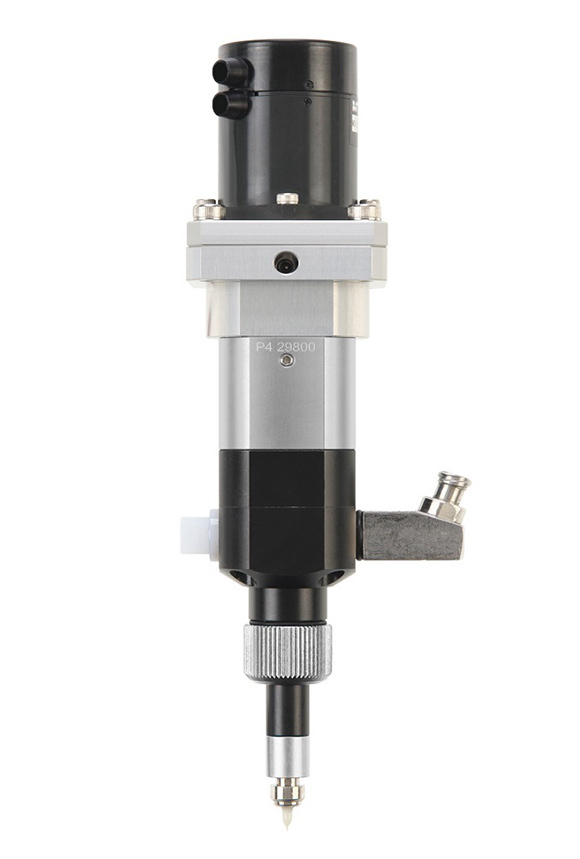

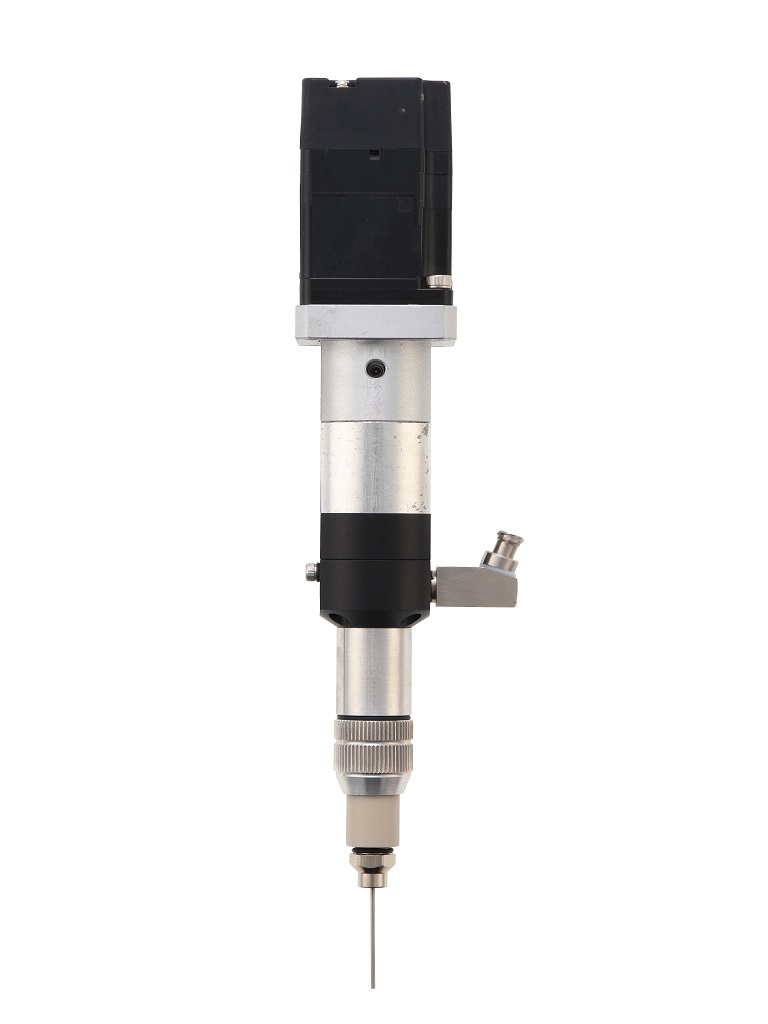

『AMD8-300シリーズ』

安川電機社製30Wモータ

μDDモータ仕様

・モータは標準で安川電機社製を搭載、コントローラを使用せず、ユーザー様で自動機から直接コントロールも可能。

・接液部はSUS・パーフロを使用しており様々な材料に対応

最小塗布量は0.001mlと0.015ml※1の2タイプご用意

・最大は1.48ml/minと16ml/min※1まで、アシストエアーは最大0.6MPa

・セラミックノズルアダプタを採用し、イーサー製セラミックノズルを直接取り付けることにより、ポンプの能力を最大限発揮

・ニードル用アダプタ(オプション)の採用により、どこのメーカーのニードル・ノズルも取り付け可能

・ダイレクトアタッチアダプタ(オプション)によりニードルを直接取り付け可能、計量室から先端までの容積を減らし応答性UP

※1使用材料による

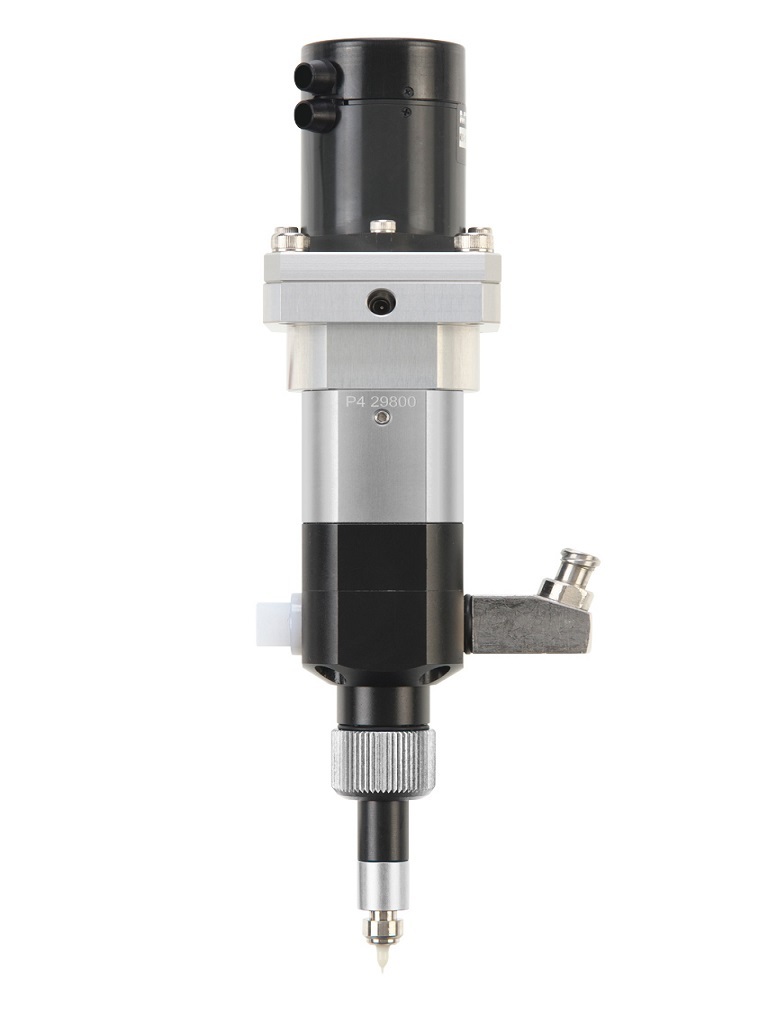

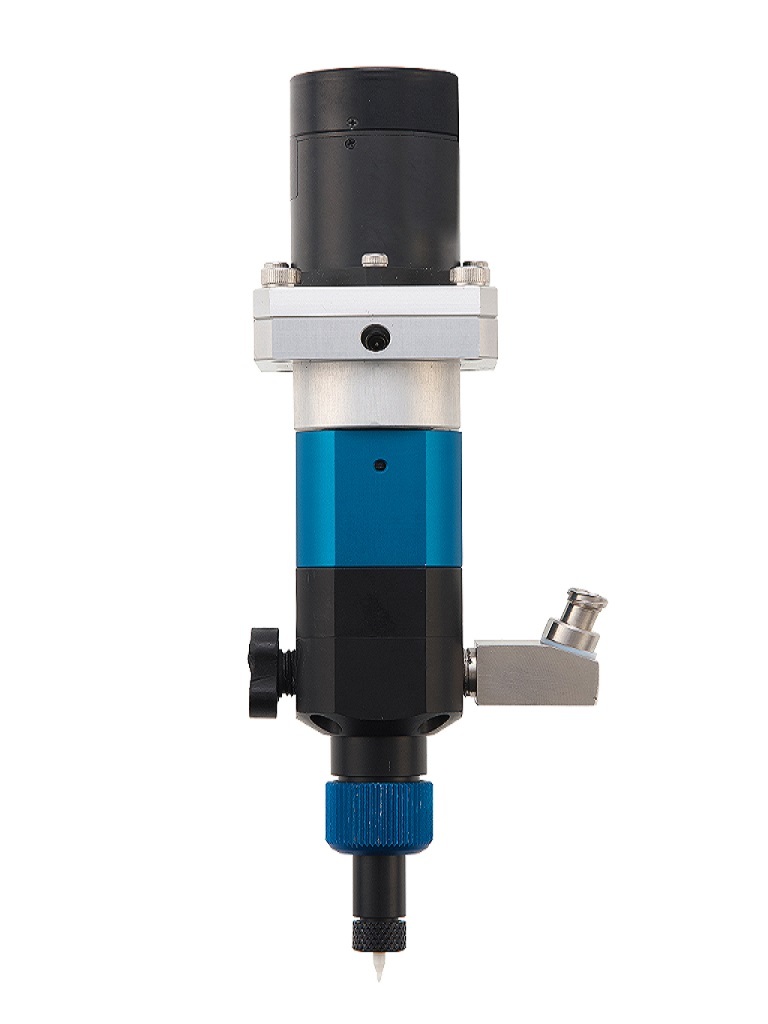

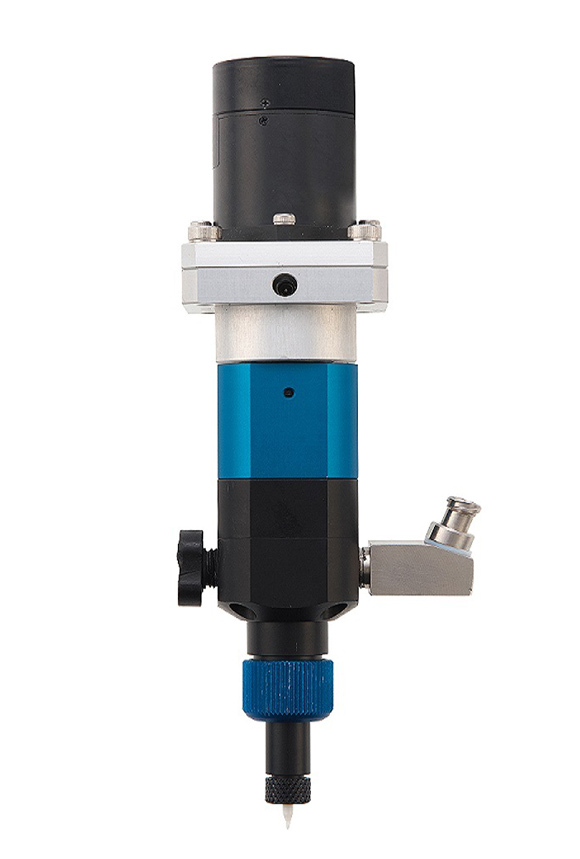

『AMD8-RD3シリーズ』

安川電機社製30Wモータ

μDDモータ仕様

・モータは標準で安川電機社製・マイクロテック・ラボラトリー社製を搭載、ユーザー様任意のモーターの取り付けも対応=コントローラを使用せず、

 ユーザー様で自動機から直接コントロールも可能。

・接液部はSUS・パーフロを使用しており様々な材料に対応

最小塗布量は0.0001ml~最大は3ml/min※1まで、アシストエアーは最大0.6MPaまで

・ニードル用アダプタ(オプション)の採用によりどこのメーカーのニードル・ノズルも取り付け可能

・ダイレクトアタッチアダプタによりイーサー製セラミックノズルを直接取り付け可能、計量室から先端までの容積を減らし応答性UP

 ※1使用材料による

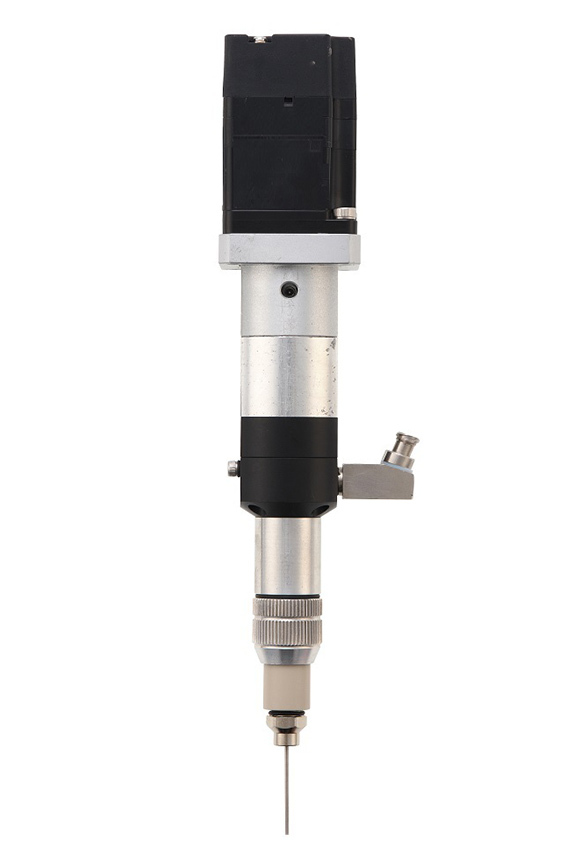

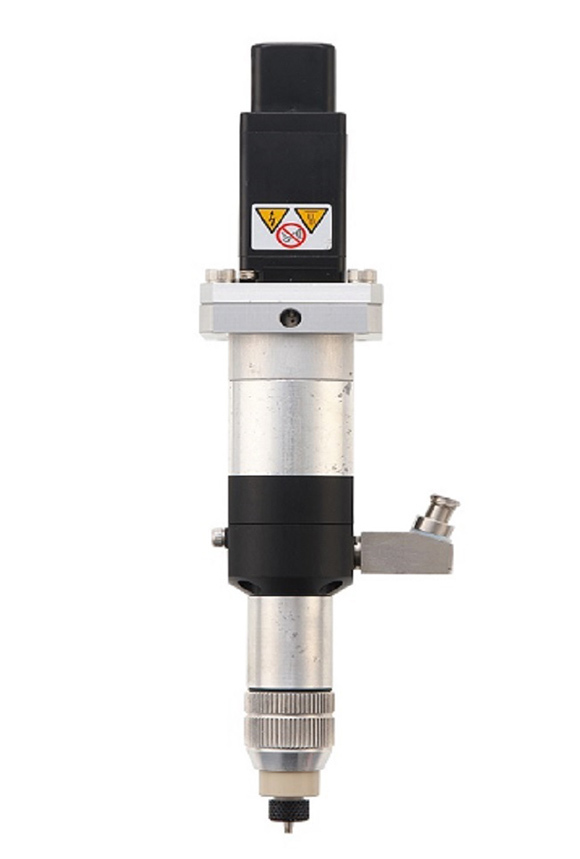

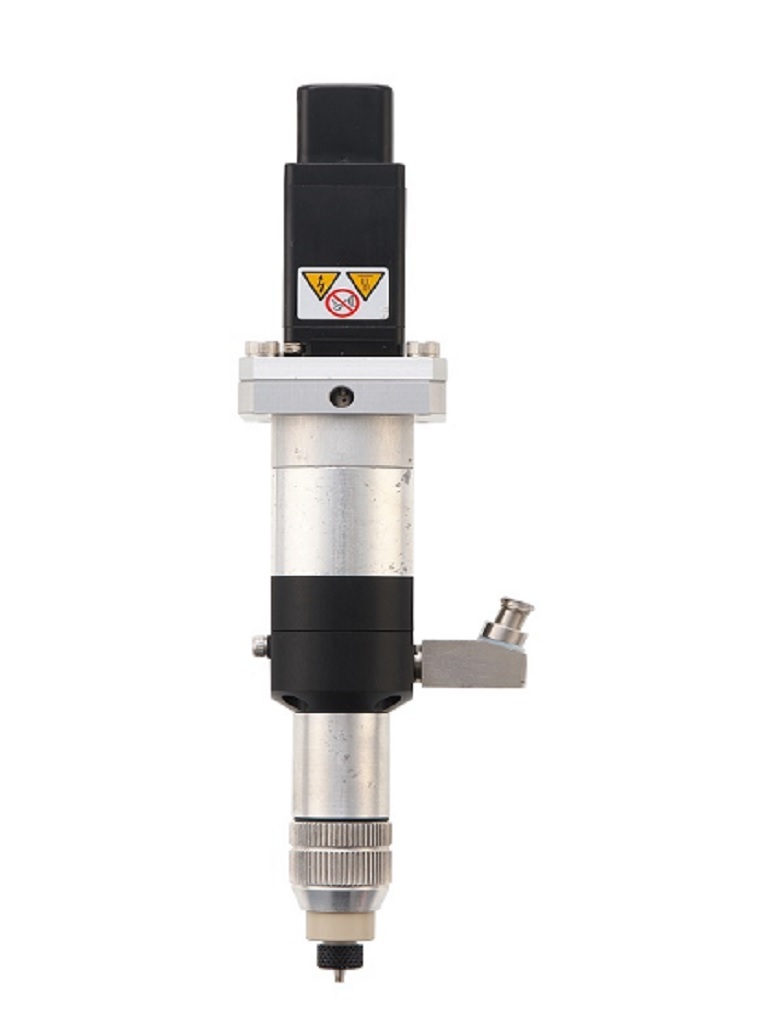

『AMD8-RD4シリーズ』

安川電機社製30Wモータ

安川電機社製50Wモータ

・モータは標準で安川電機社製を搭載、コントローラを使用せず、ユーザー様で自動機から直接コントロールも可能。

・接液部はSUS・パーフロを使用しており様々な材料に対応

最小塗布量は0.004ml~最大は6ml/min※1まで、アシストエアーは最大0.6MPaまで

・ニードル用アダプタの採用によりどこのメーカーのニードル・ノズルも取り付け可能

・ダイレクトアタッチアダプタ(オプション)によりイーサー製セラミックノズルを直接取り付け可能、計量室から先端までの容積を減らし応答性UP

※1使用材料による

オプションアクセサリー

エルボー継手

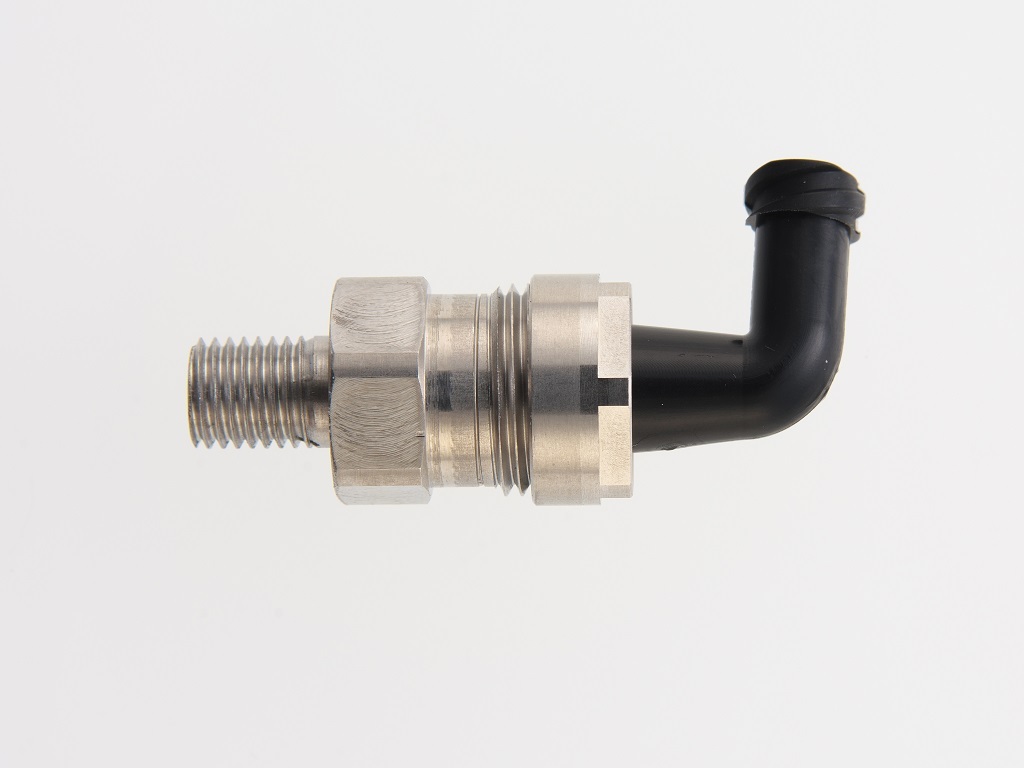

PEEK製 エルボー継手

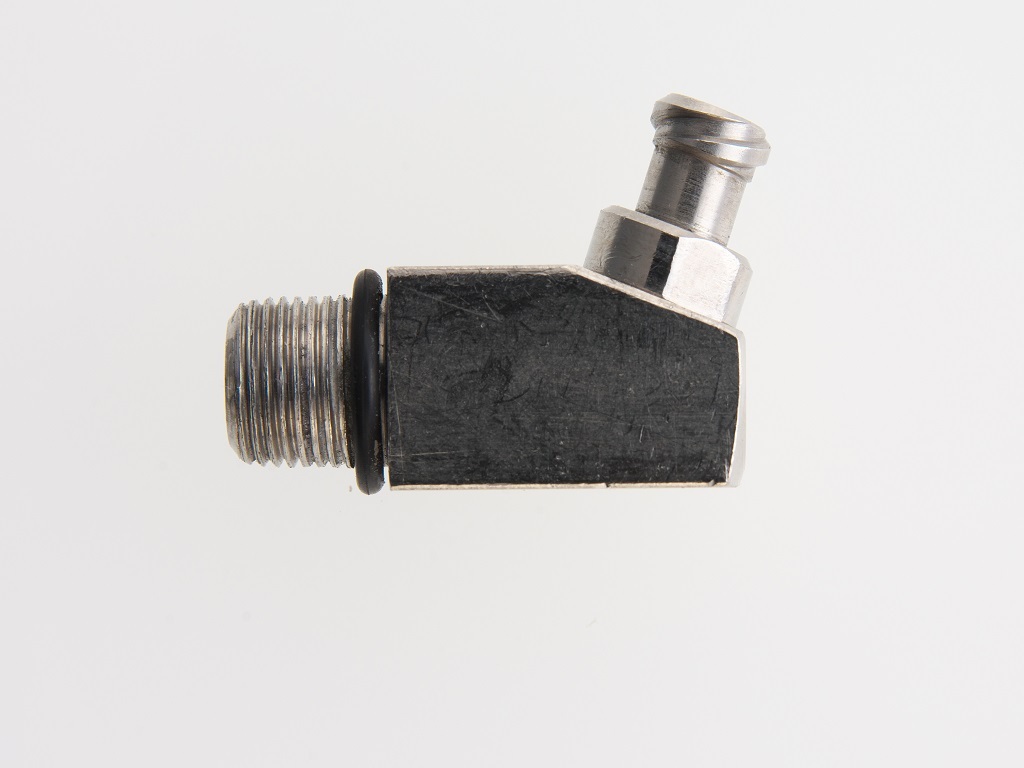

SUS製 エルボー継ぎ手

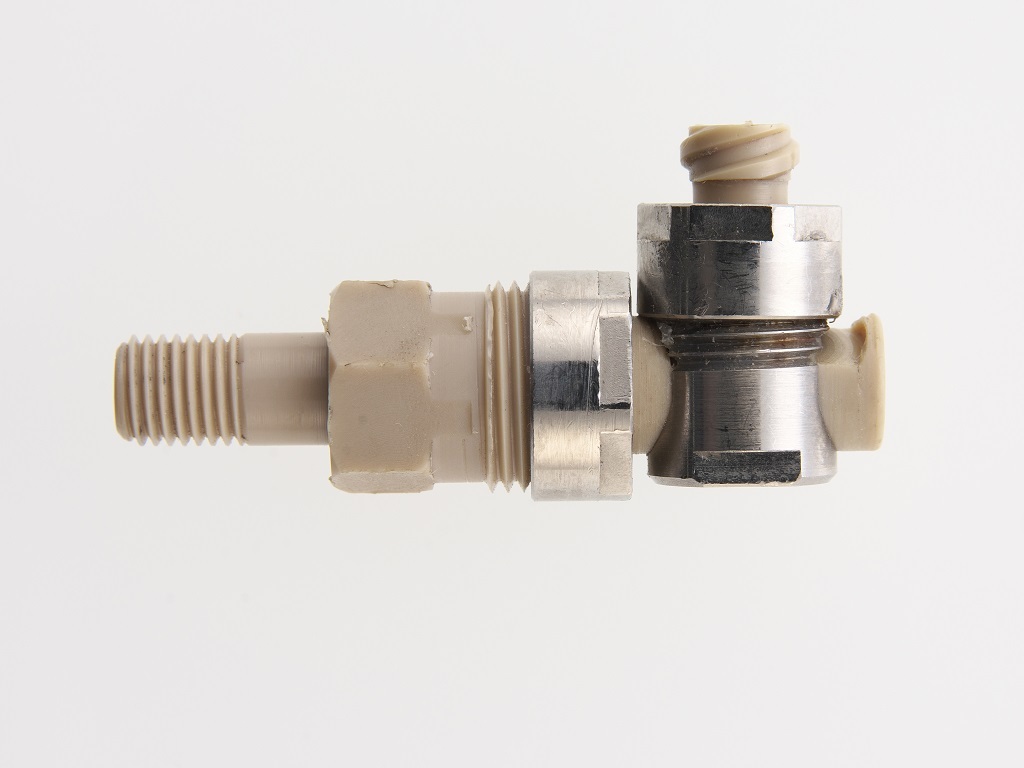

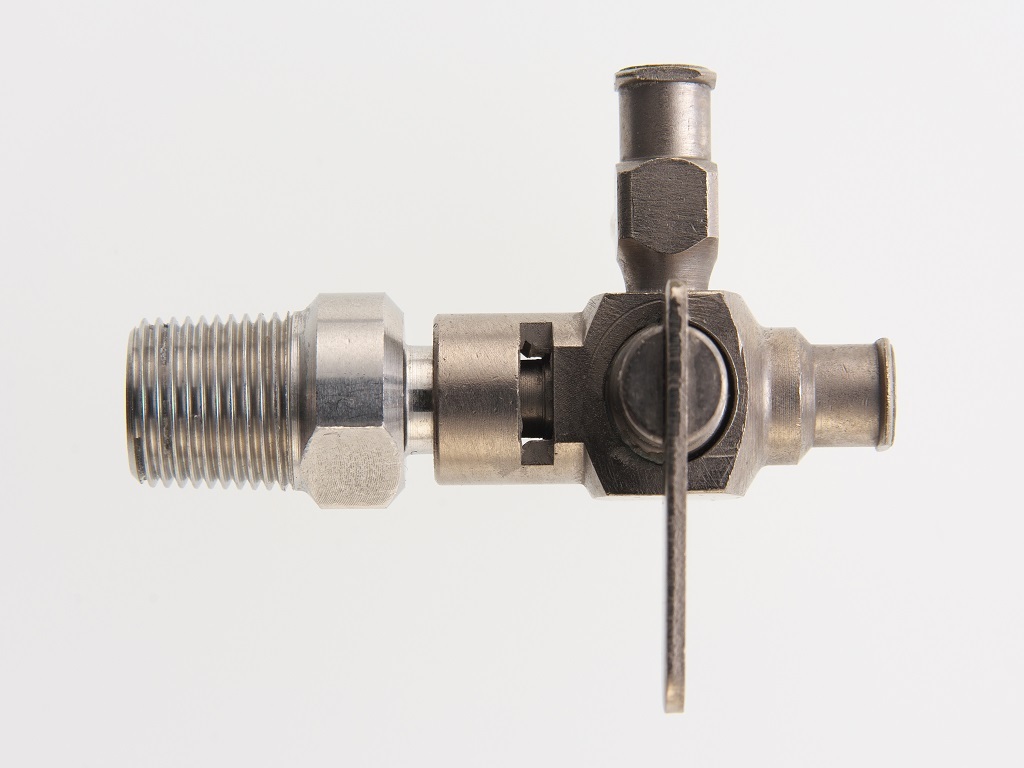

エア抜き用 3分岐エルボー継ぎ手

AMD8RD3・RD4用

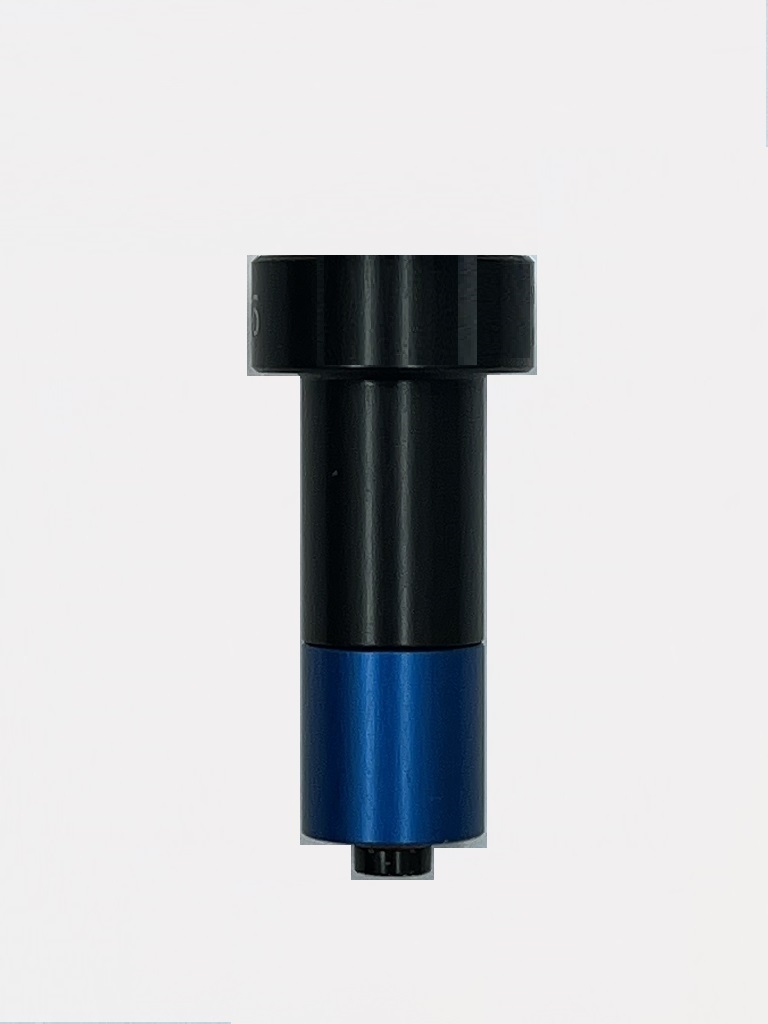

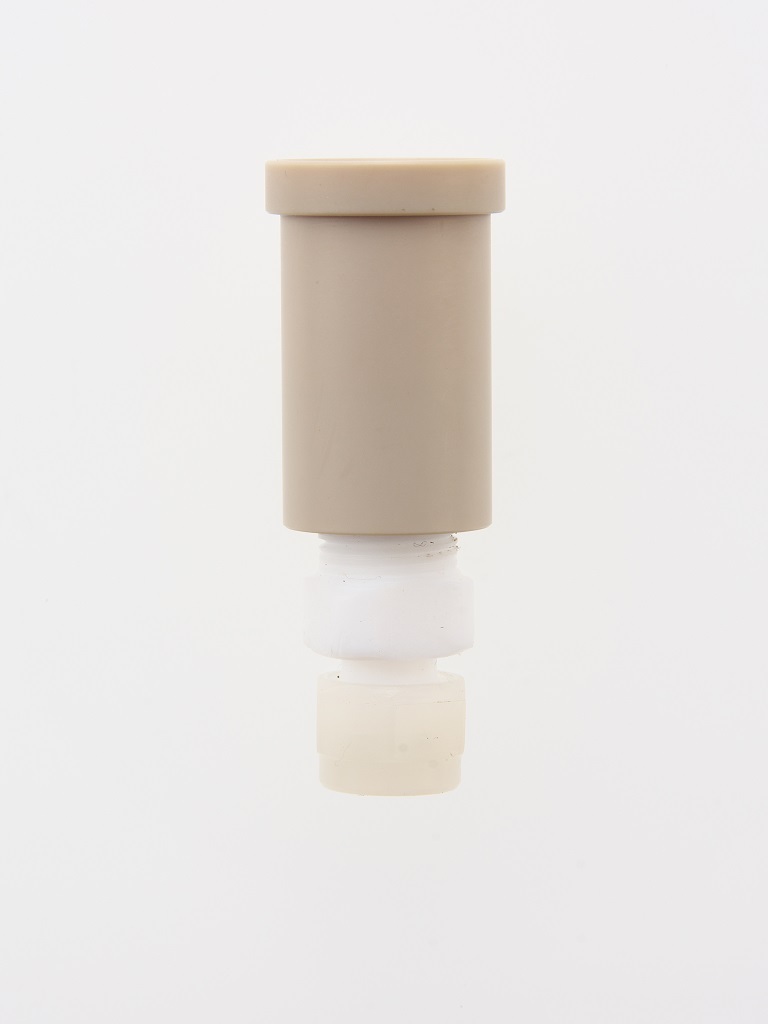

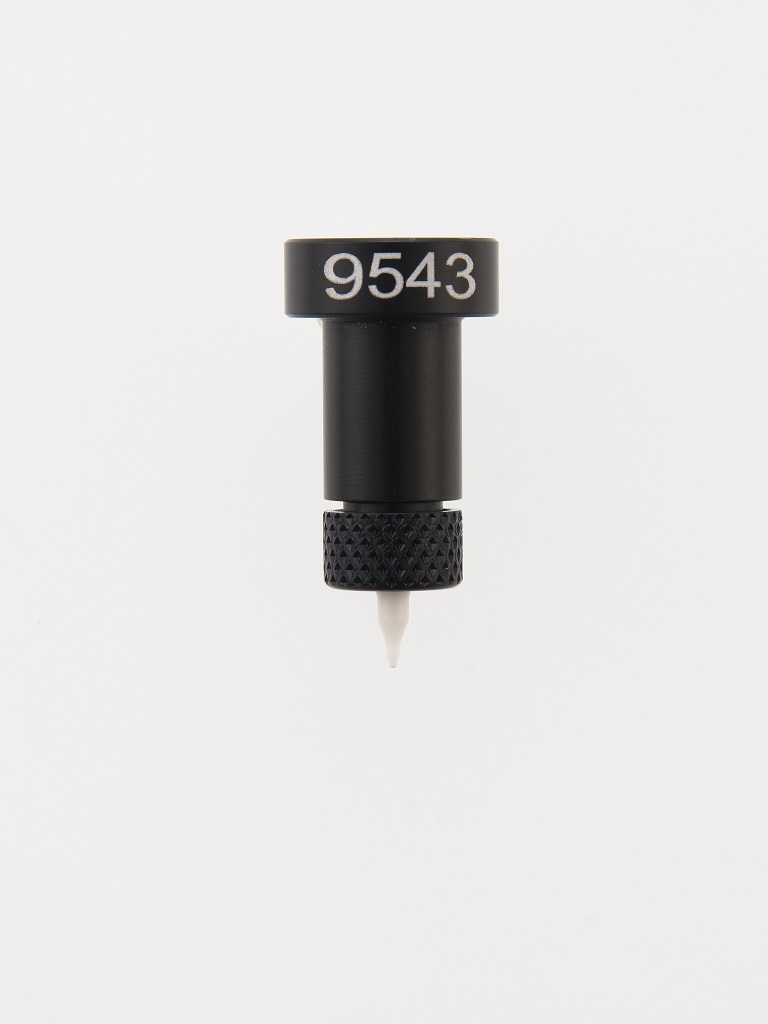

セラミックノズルアダプタ

AMD8-300用                     セラミックノズルアダプタ

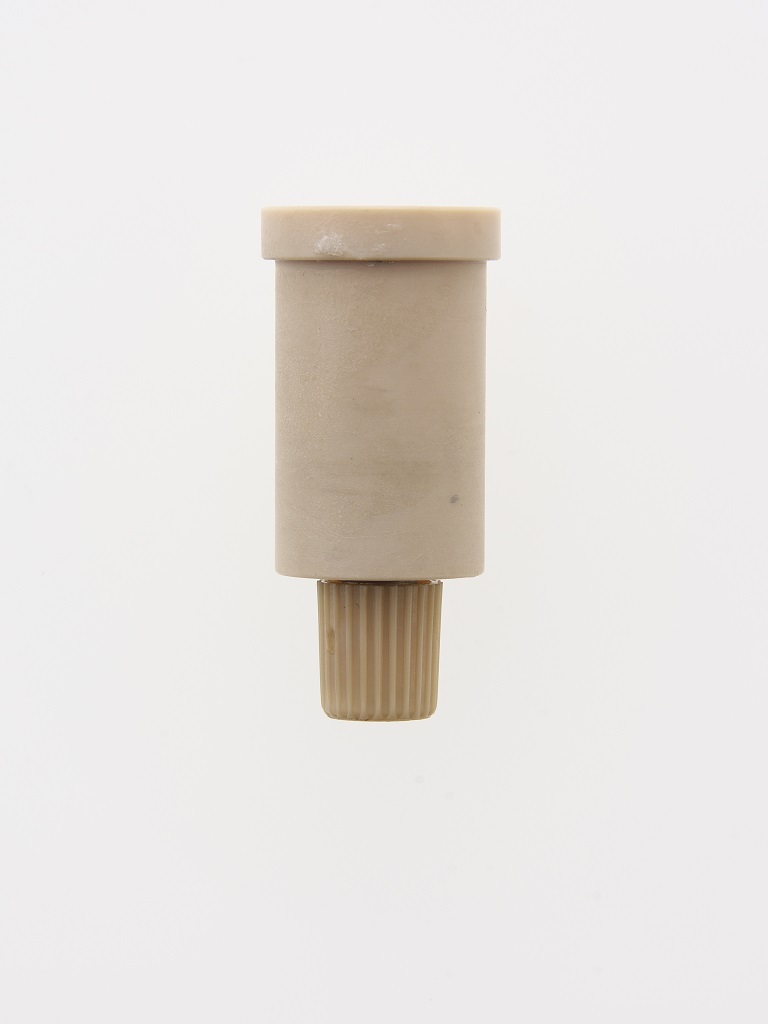

ダイレクトアタッチアダプタ

継ぎ手延長用アダプタ

微細チューブ延長用アダプタ

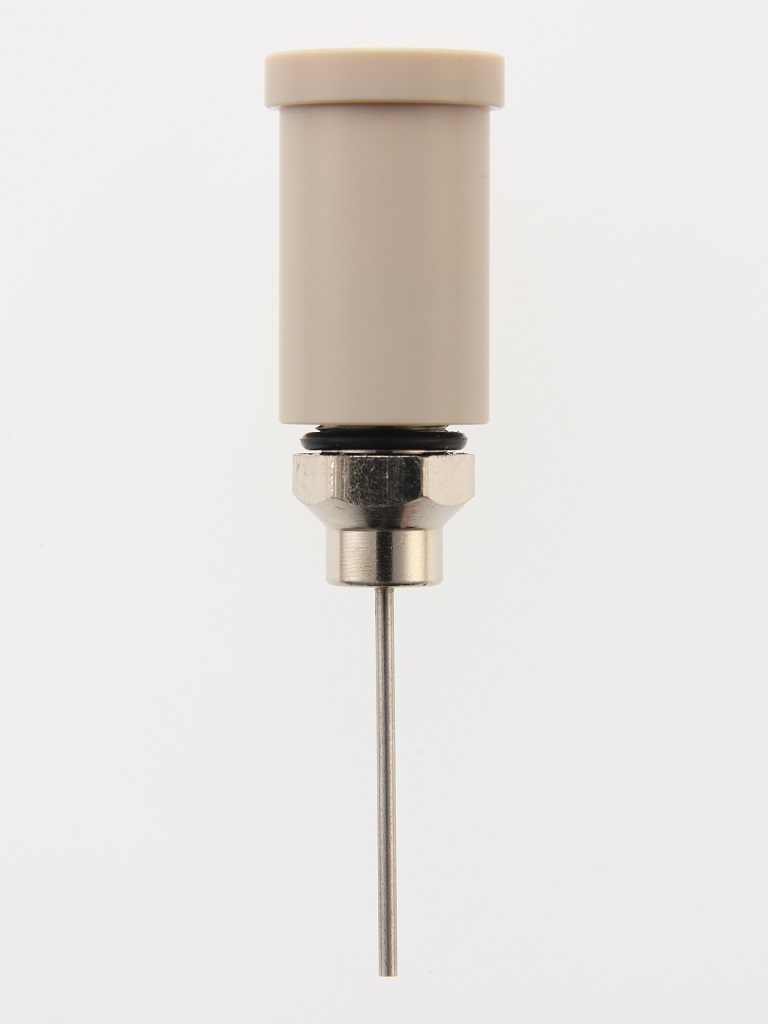

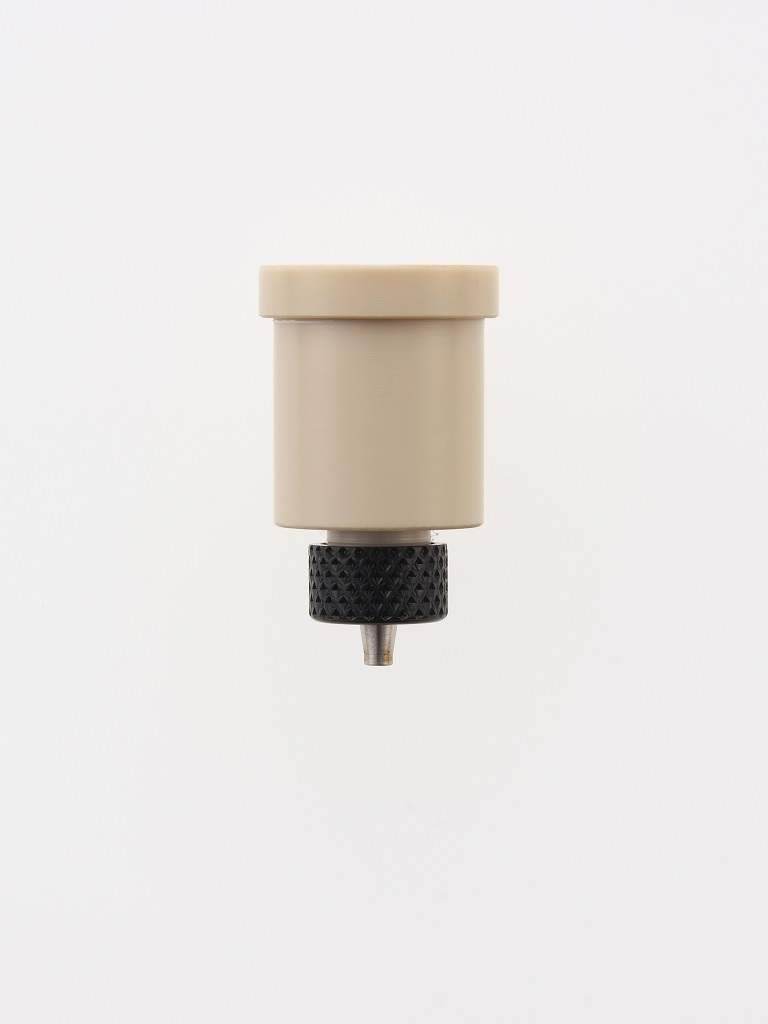

AMD8用ニードル用アダプタ

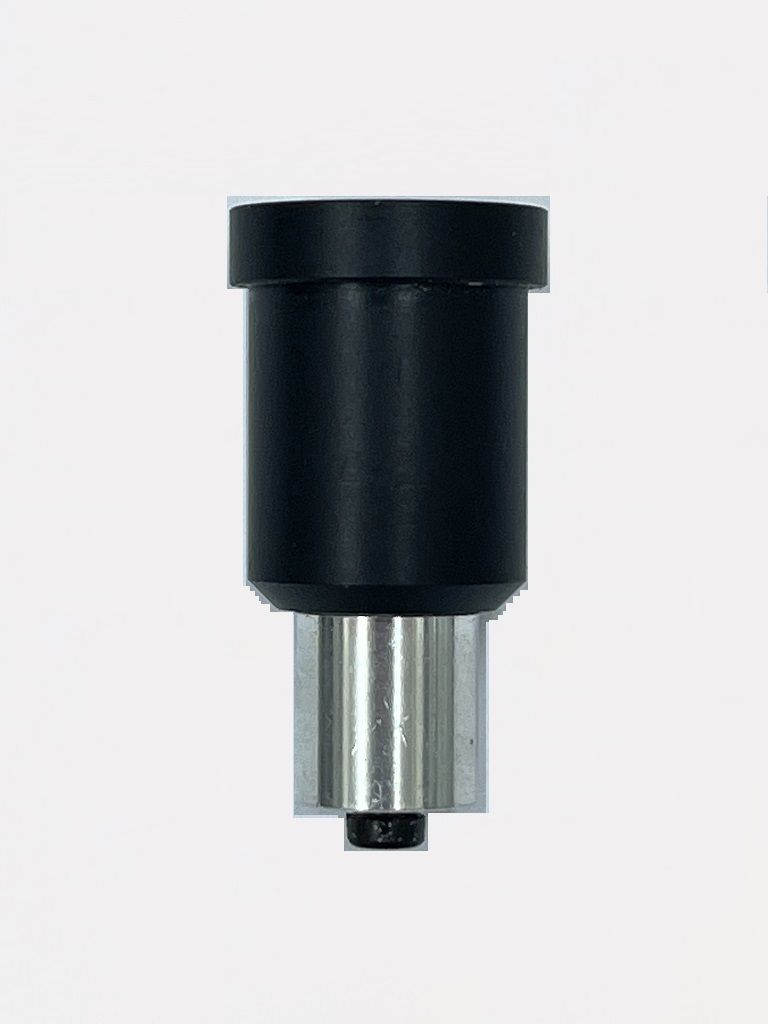

AMD8-300用ニードルアダプタ

専用コントローラー

APC-2S 標準コントローラ
APC-2W 2ヘッド対応コントローラ

ディスペンス方式がスクリュー方式・タンクシステムと変わっても               『APCシリーズ』1台で対応可能です。


■専用コントローラで低速から高速まで安定吐出します

■パルス表示での設定可能なため、微細な調整が可能です

■サックバック機能もパルス設定可能

■アシストエアー付き
