高精度セラミックノズル
航空機業界で永年培われてきたセラミック精密加工技術。
その精密加工技術をセラミックノズルに取り入れた製品です。

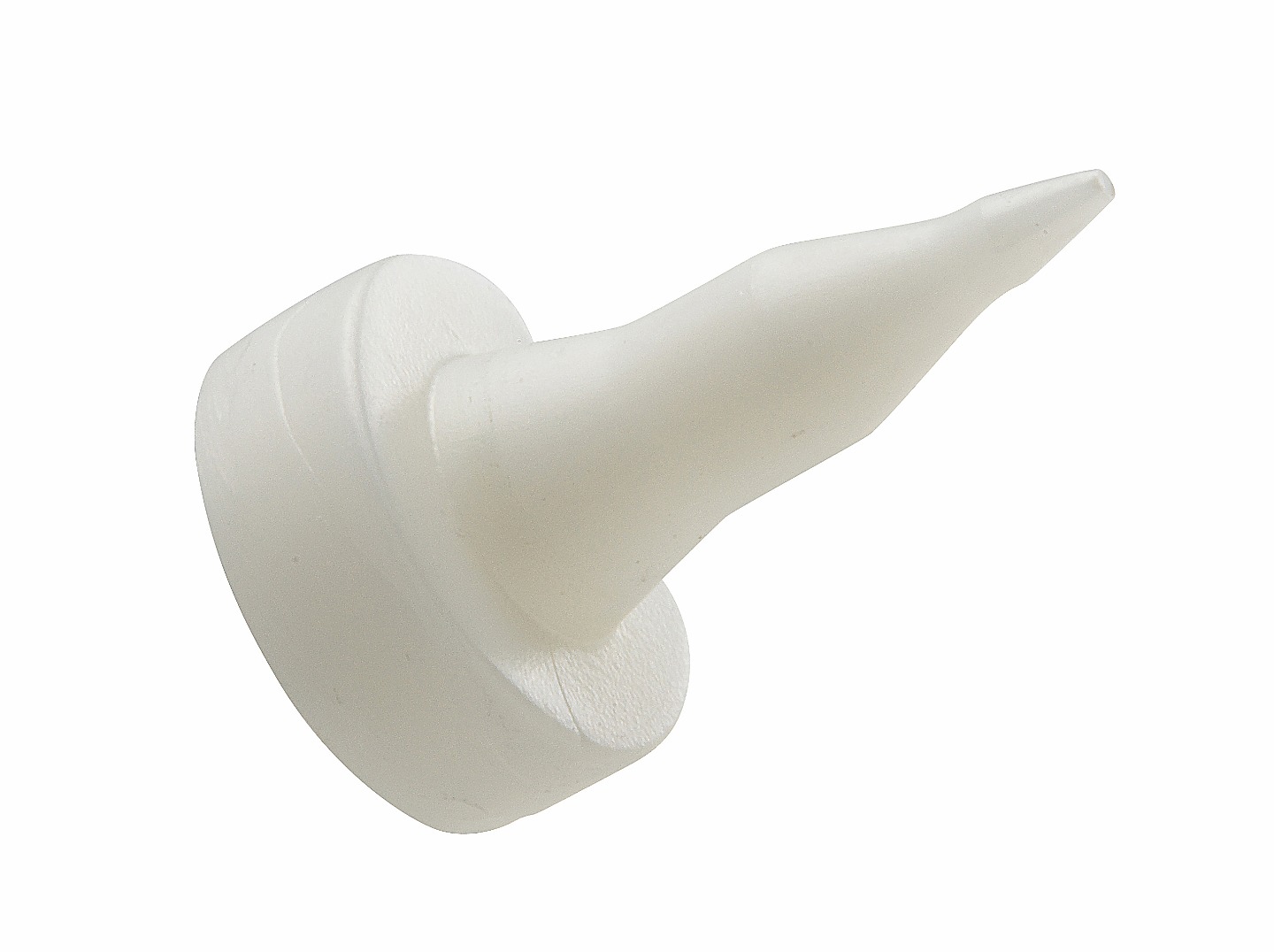

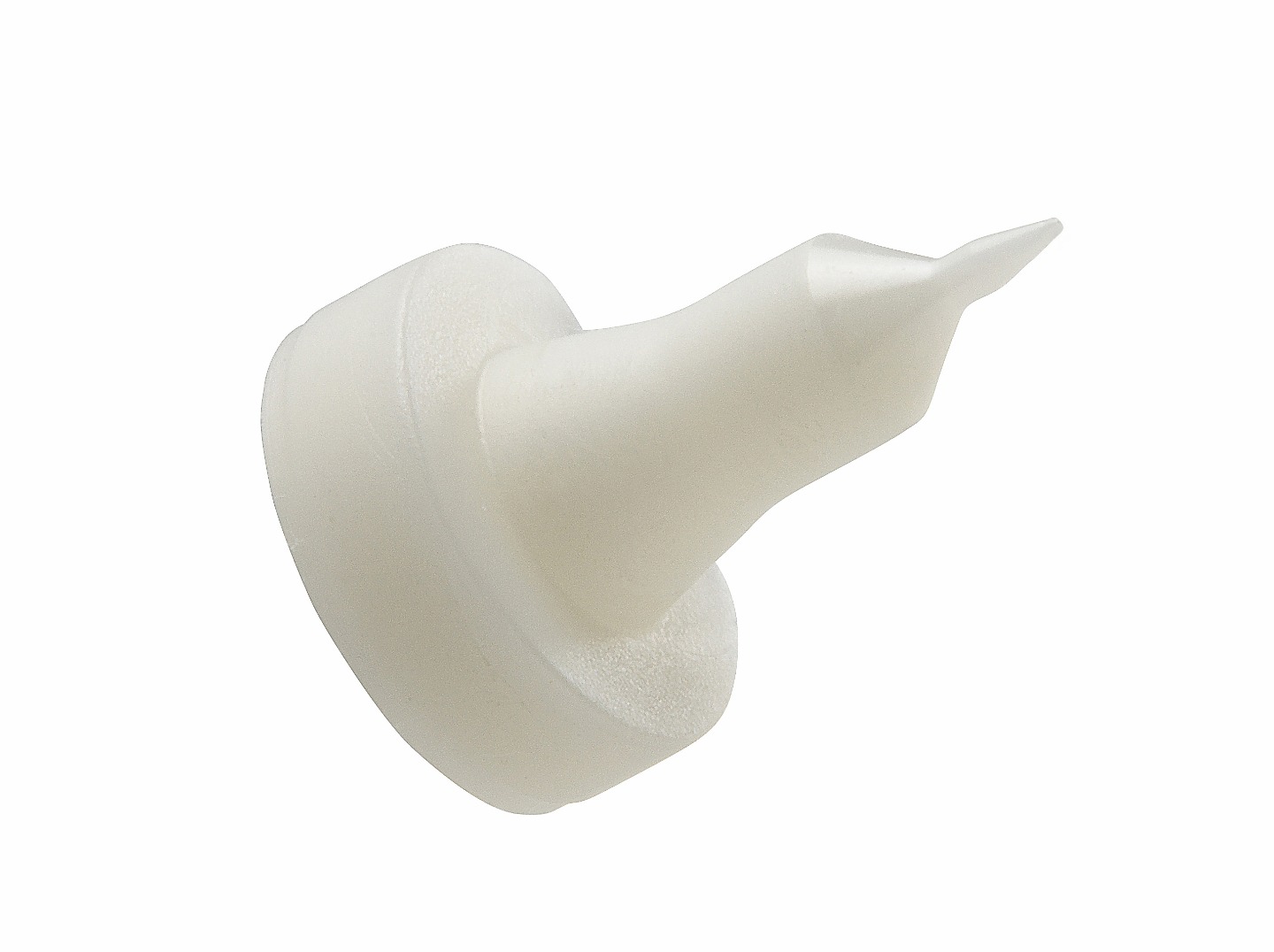

Standard Nozzle スタンダードノズル
ESER Corporationのスクリューディスペンサーと合わせてご使用いただくことにより従来にはない高精度塗布を実現いたします。
- 材質はジルコニアセラミックス。
- 内径0.1mm〜0.4mmはモールド成形後仕上げ加工しています。内部に加工段差、バリ等は全く発生しません。材料の流動性が良く、目詰まりしにくいノズルです。

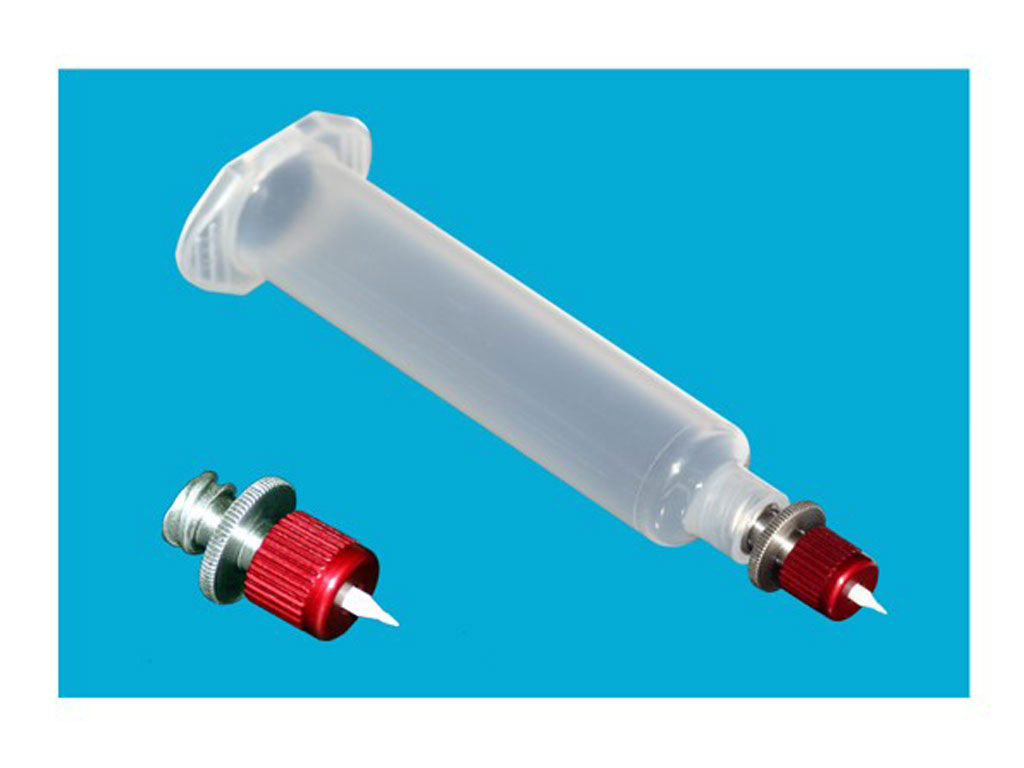

- CTLアダプターを使用することによりルアー式としてシリンジにご使用出来ます。
Standerd Nozzle
- 内径0.1mm～0.8mmまでのサイズをご用意しています
Standard

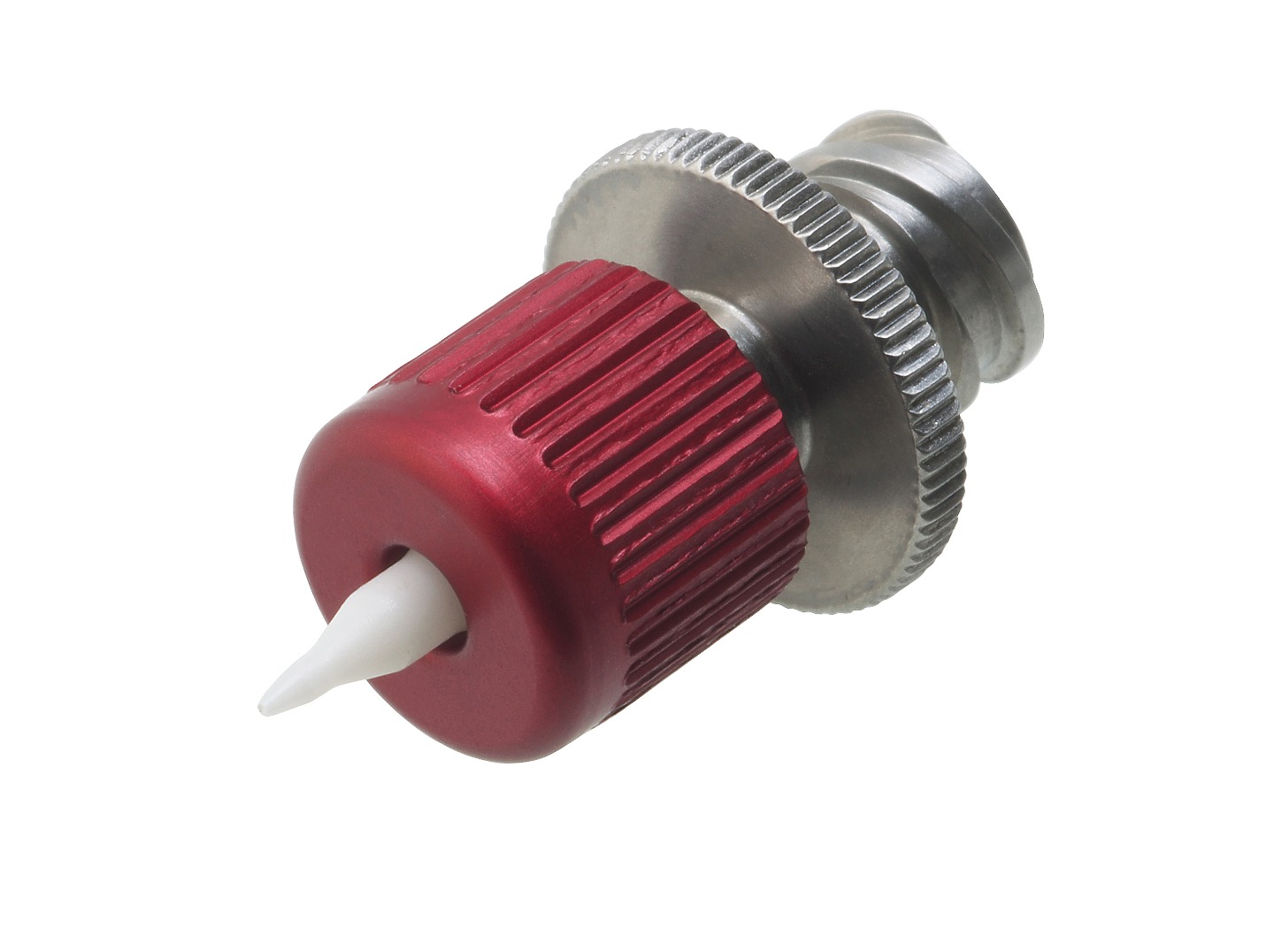

CTLアダプタ+Standard
ルアー型
ノズル先端肉厚は Ultra Precision Precision Semi Bluntの3種類を用意。先端の肉厚が薄いほど精密塗布が可能になります。
- Ultra Precision 先端肉厚12μm
- Precision 先端肉厚25μm
- Semi Blunt 先端肉厚120μm
Slim Line Nozzle スリムラインノズル
塗布精度の向上を図るため、Standerd Nozzleに追加工を行いアスペクト比を上げ、材料の流動性の向上を図っています。
- 材質はジルコニアセラミック。
- 内径0.1mm〜0.4mmはモールド成形後追加工しています。内部に加工段差、バリ等は全く発生しません。材料の流動性が良く、目詰まりしにくいノズルです。
- ノズルの形状はStandard・Slim Lineの2種類用意。用途に応じた形状選択が可能。
- CTLアダプターを使用することによりルアー式としてシリンジにご使用出来ます。
Slimline Nozzle
・ズル本体部が若干スリムとなっている。アスペクト比を取り入れたシリーズ
Slim Line

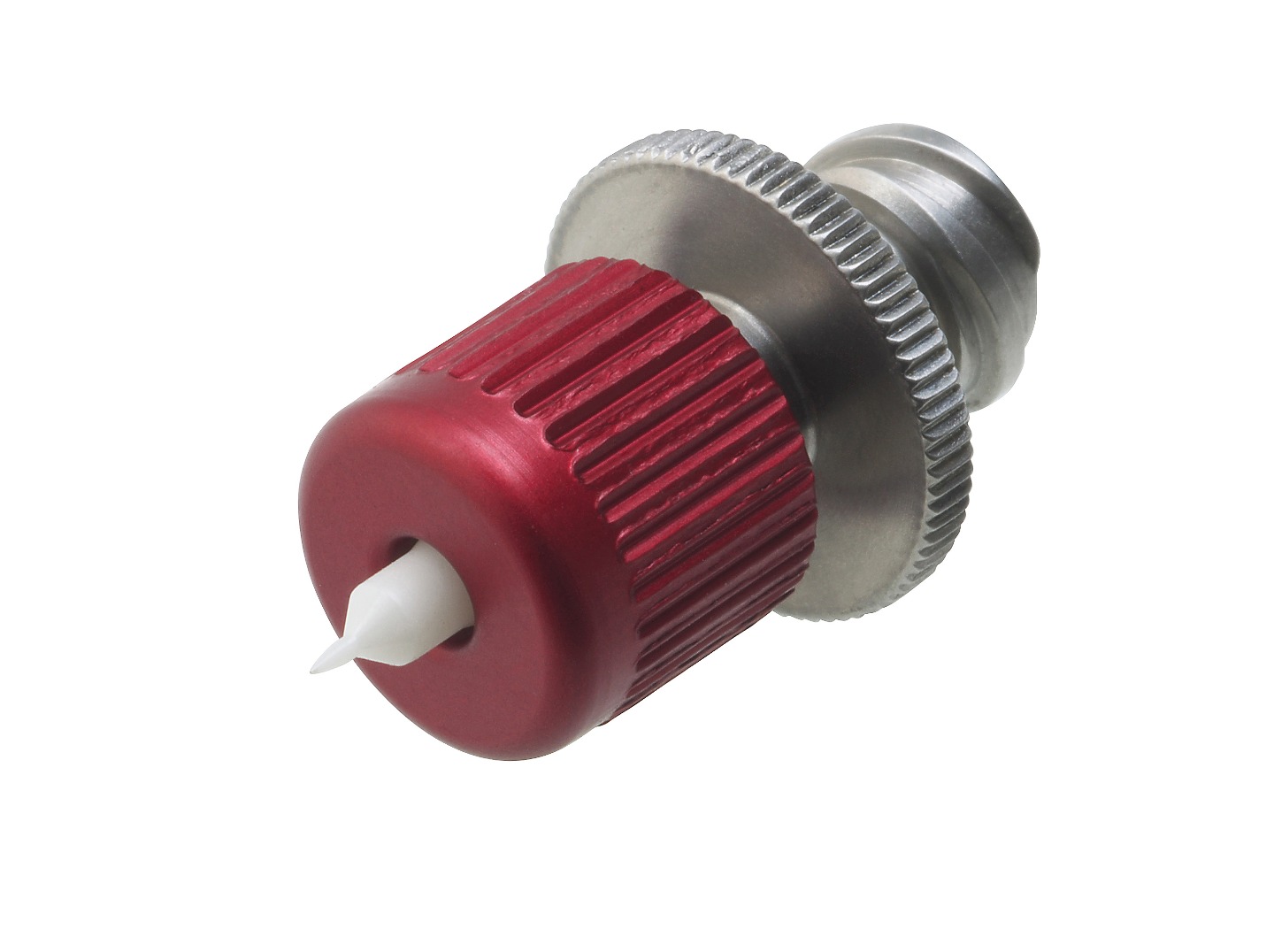

CTLアダプタ＋Slim Line
ルアー型

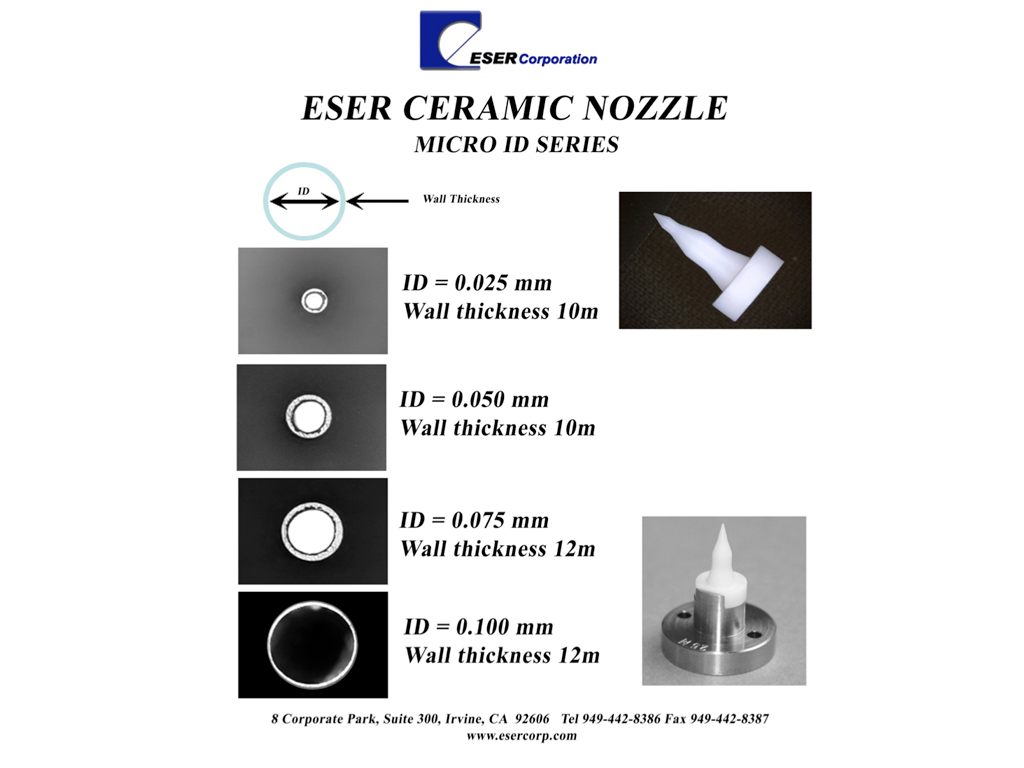

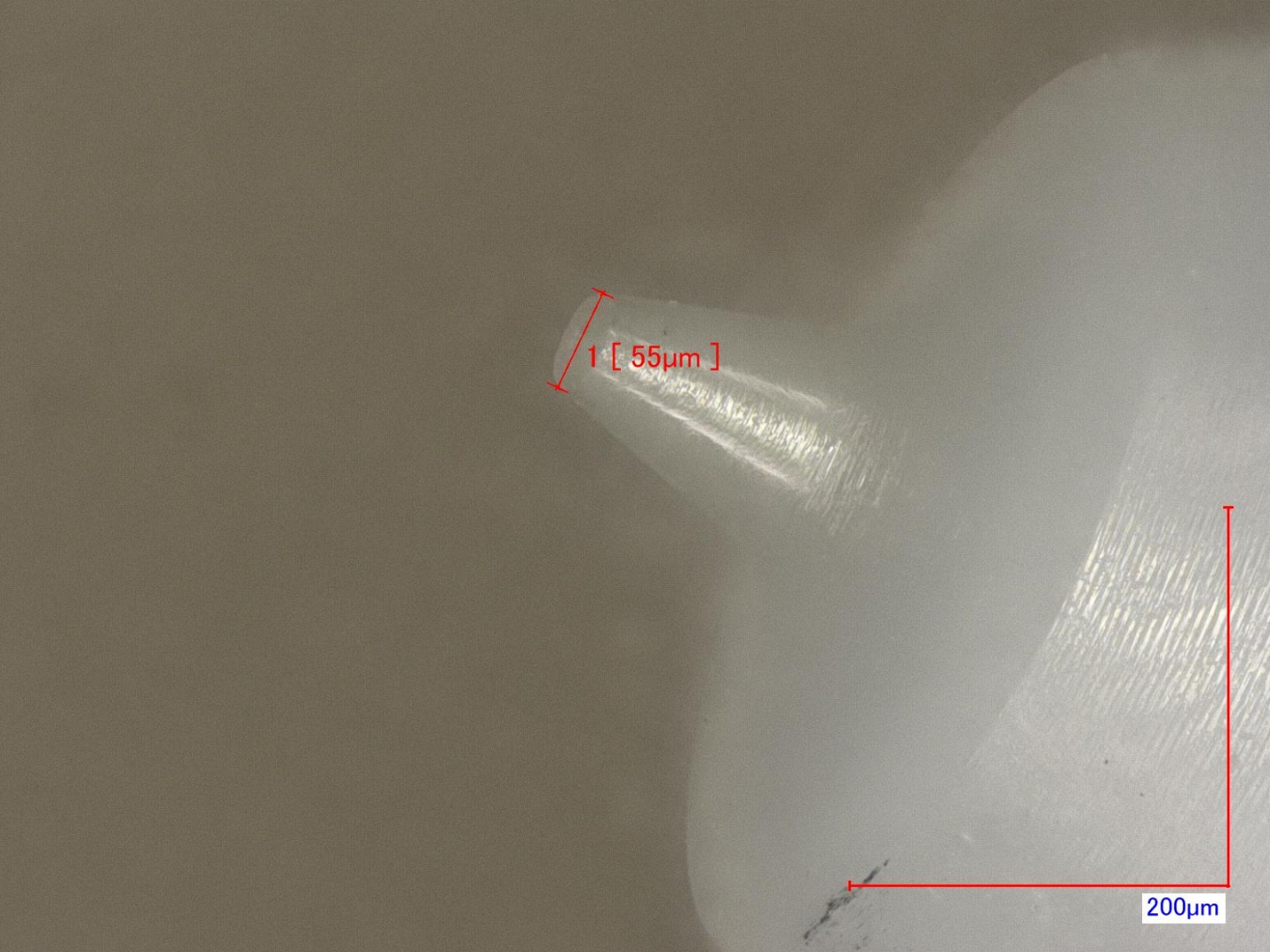

Micro Nozzle マイクロノズル

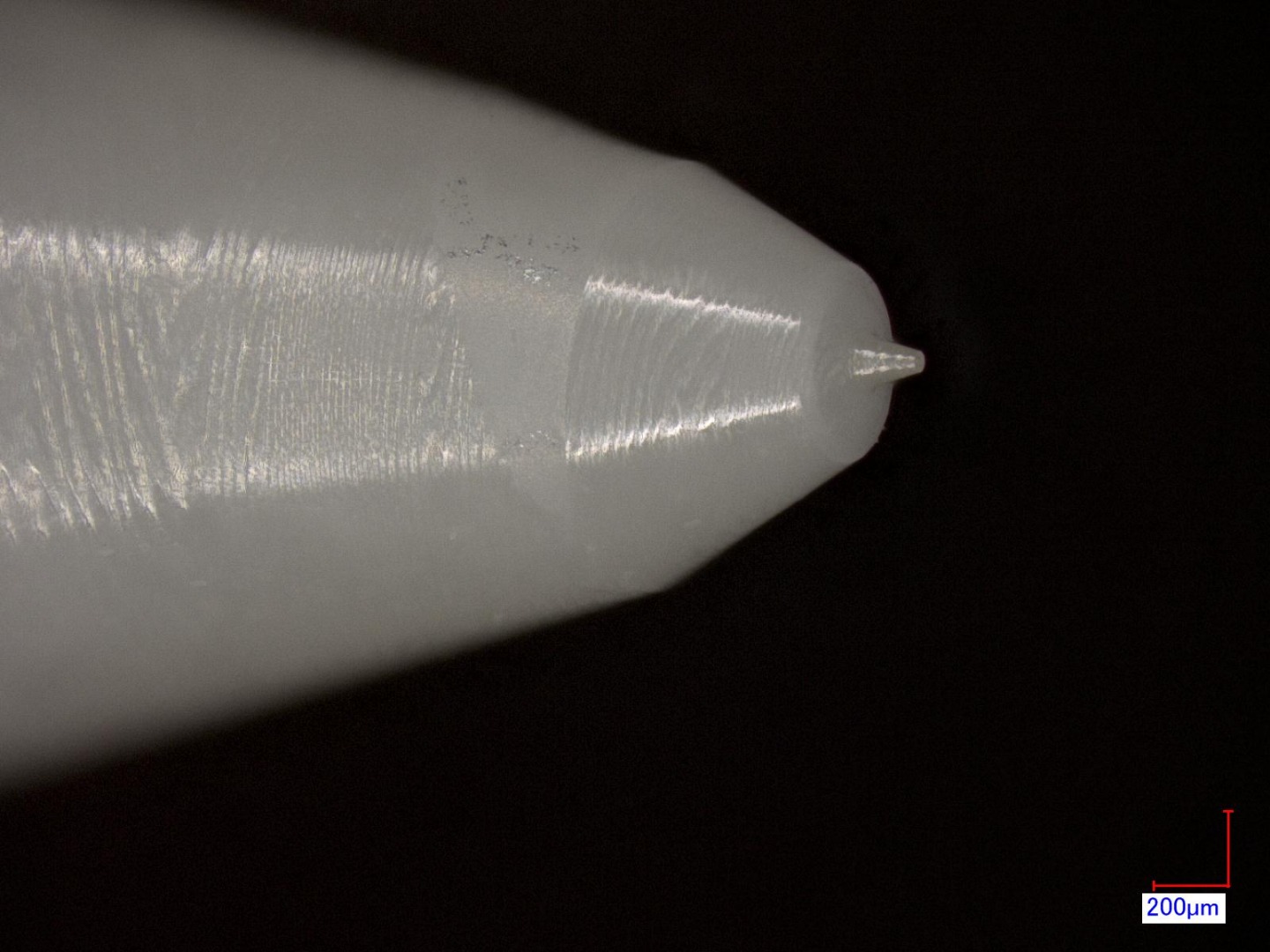

MicroNozzleとは先端内径が0.1mm以下の超精密ノズル。弊社独自の製作工程により可能になったセラミックノズル。

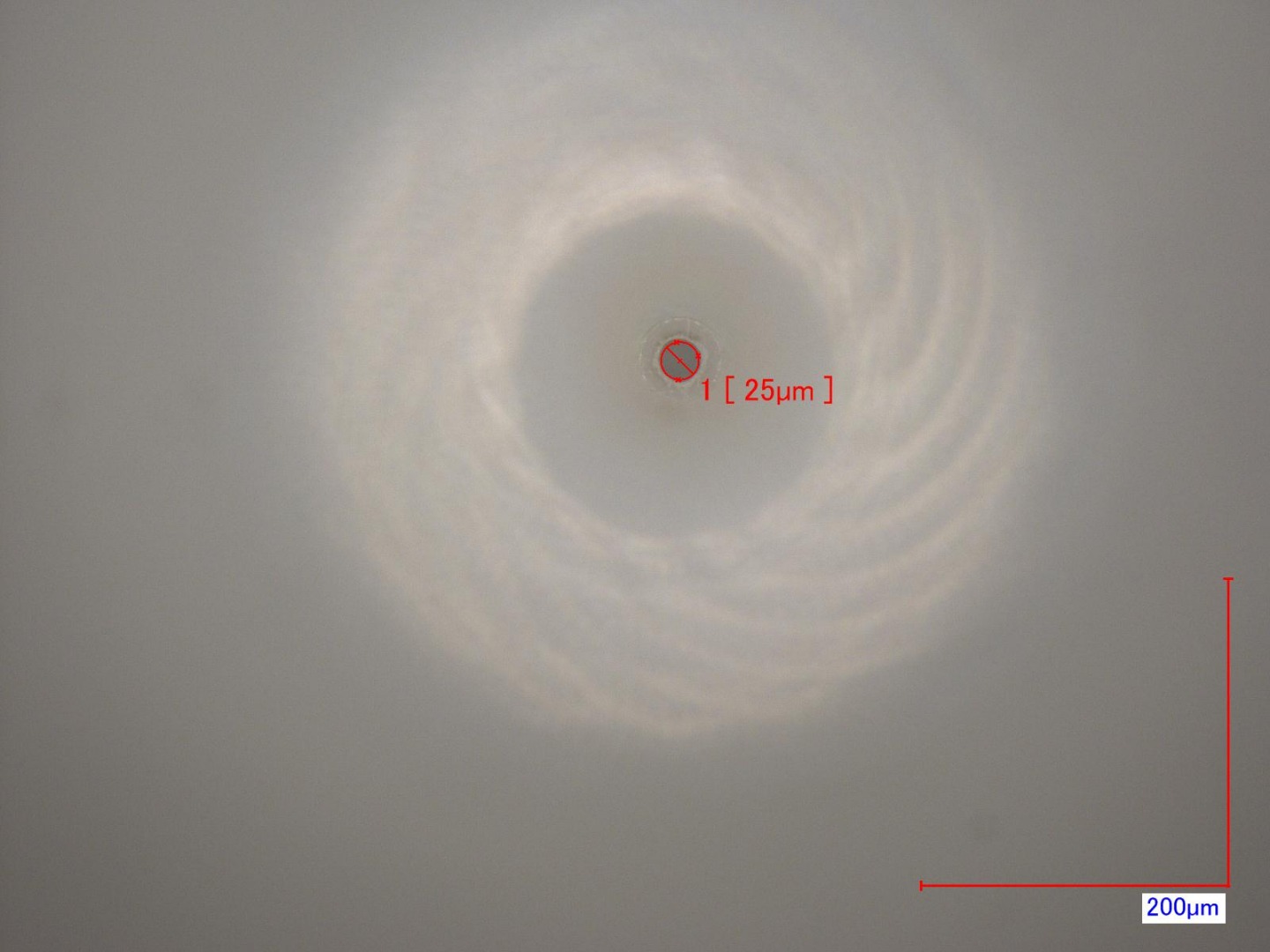

- MicroNozzle1 内径25μm
- MicroNozzle2 内径50μm
- MicroNozzle3 内径75μm
MicroNozzle
MicroNozzle
MicroNozzle
コーティング【撥水成膜加工済】セラミックノズル
微細塗布には必須！
機能性表面処理膜【はっ水成膜加工】を施したセラミックノズル 。
メタルノズルでは出来ない先端肉薄加工！
【ノズル内径（mm）】
■MicroNozzleシリーズ
0.025 0.05 0.075
■Standard or SlimLineシリーズ
0.1 0.127 0.15 0.178 0.2 0.25 0.3 0.33 0.4
■MachindNozzleシリーズ
0.45 0.5 0.55 0.6 0.7 0.8
■先端肉厚
UltraPrecision 12.5μm
Precision 25μm
SemiBlunt 120μm
◆その他の特注サイズに関してはお問合せください
撥水ノズル
ノズル部はEser特殊テフロン素材を使用しています。そのため、撥水用コーティングを一切使わず、先端側面の這い上がりを完全に防止することができます。高精度加工で先端ノズル部をしっかりと保持できます。先端部の破損、内径サイズ変更等、必要に応じて先端部のみ交換が可能ですので、経費削減にも効果的
１体型ルアータイプ
ＥＳＥＲスクリューポンプ用
汎用ルアータイプ
ダイレクトシリンジポンプ

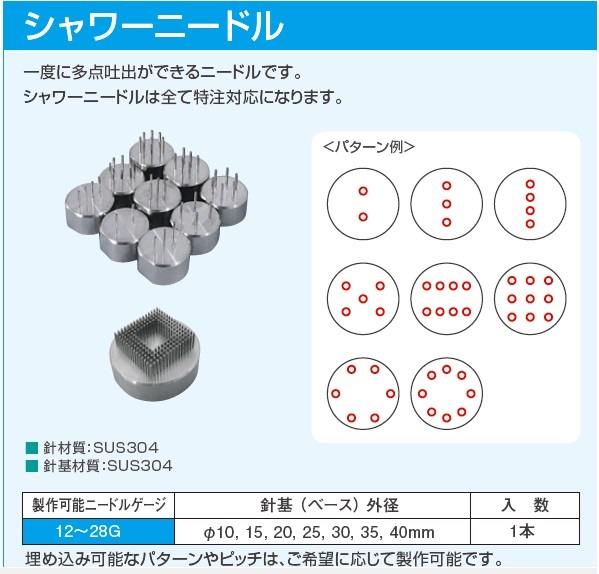

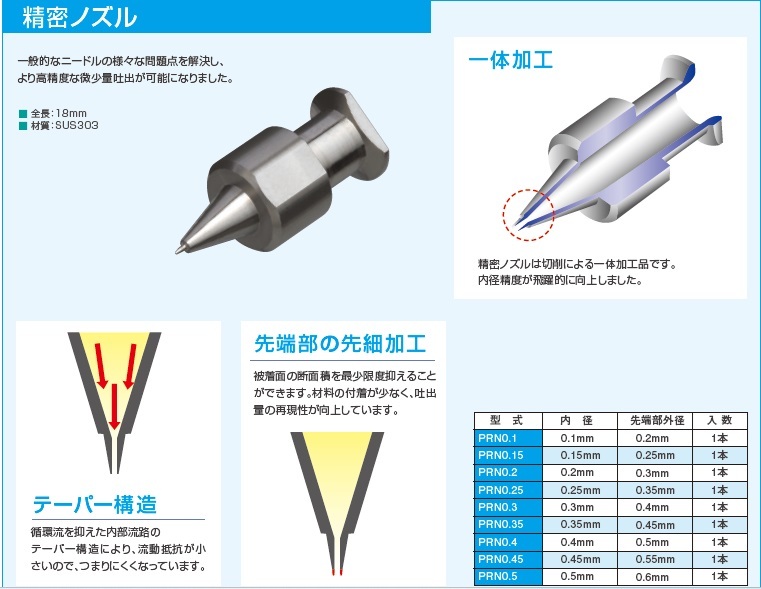

SUSノズル
Φ１０～Φ４０の針元にSUSパイプを埋め込みます
埋め込み本数はSUSパイプの太さにより
変動します
内径Φ０．１～０．５まで、０，０５刻み

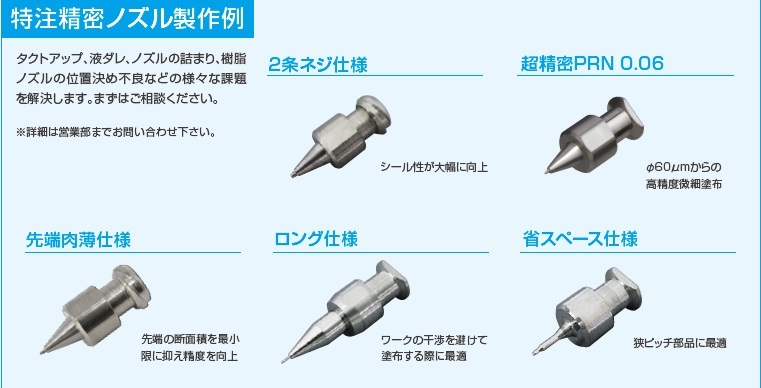

このほかにも特殊形状承ります

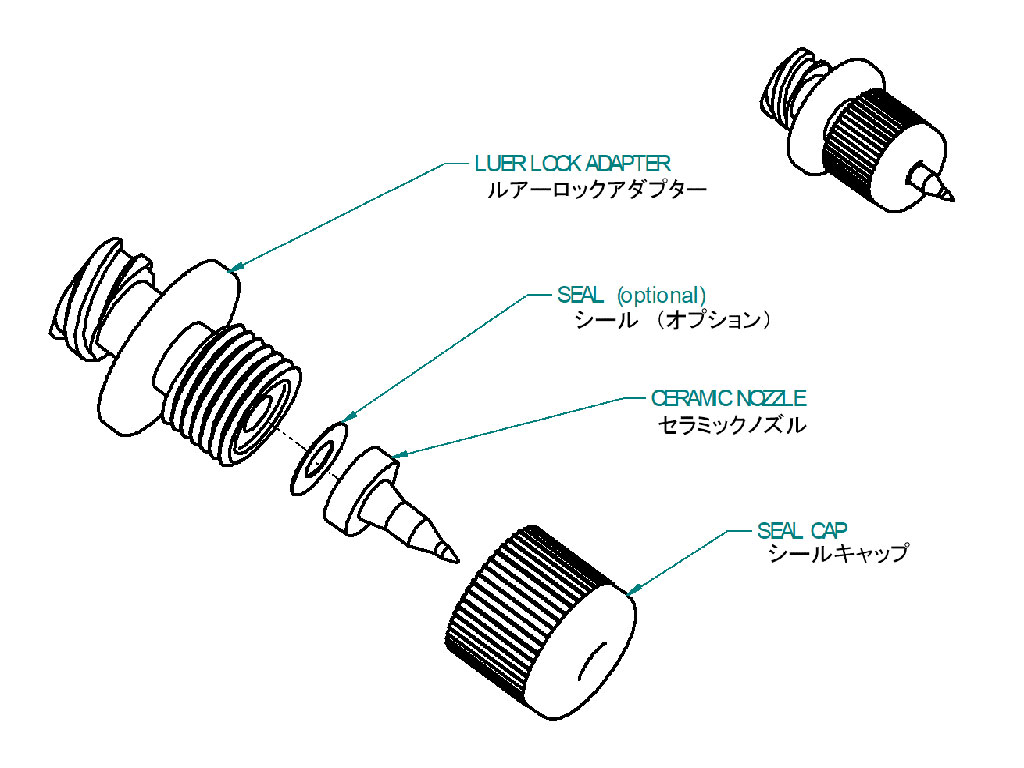

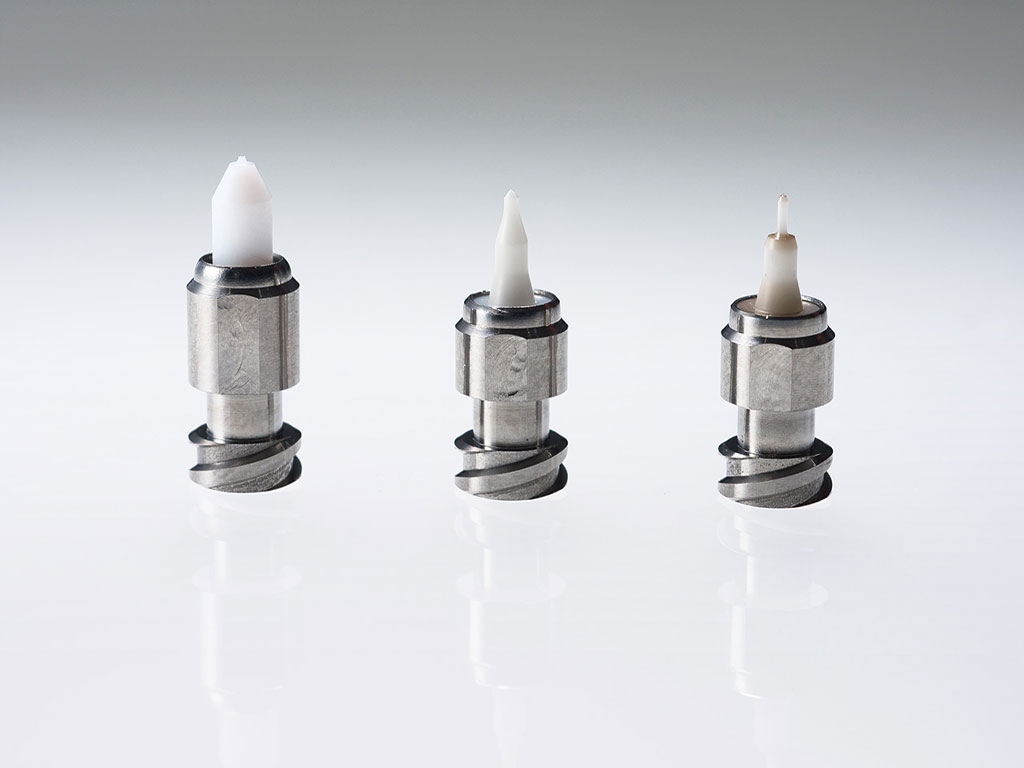

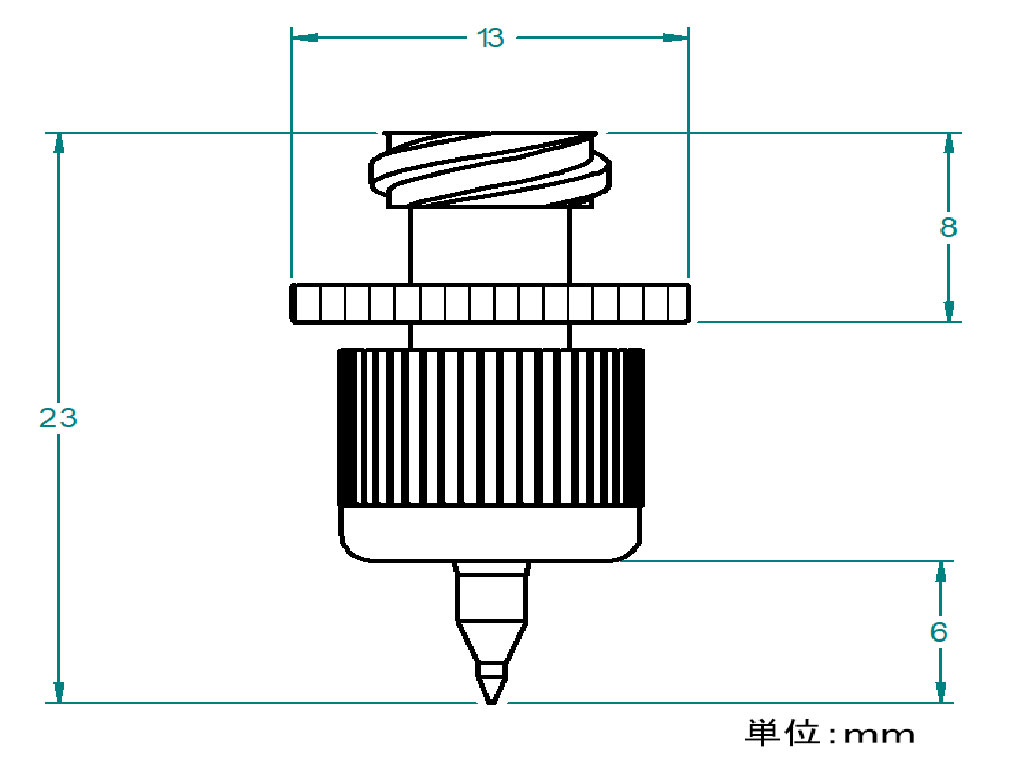

CTLアダプター
CTLアダプターの特徴
内部仕上げ精度
- セラミックノズル同様に内面仕上げが良く流れ抵抗が小さい。
- ルアー方式であるが、アダプター内部の材料溜まりを微量にし流れ抵抗を小さくしている。
- 流体力学に基き設計された内部寸法。
ノズル接触面仕上げ精度
- ノズル底面とアダプターの接触面を研磨仕上げし殆どの材料にシールの必要なし。フラックス等、高度仕上げ面接触でもにじみ出てくる可能性のあるものの対策として、特殊シールを準備し、漏れゼロを達成している。
ネジ部仕上げ
- ルアーロック部は高精度2条ネジ仕上げ、汎用ルアーに確実に取り付けられ漏れがない。
- ノズル保持部は高精度ユニファイ細目ネジ仕上げ、取り付け取り外しが簡単、工具は使わずしっかりと保持出来る。
