チューブポンプディスペンサー

STPポンプ 無脈動ストレートチューブポンプ

脈動を抑えた連続定流ポンプ  微少量から大容量まで、高精度な送液が可能

試作・開発レベルから量産工程まですべてに対応できます。


【特長】

ぜんもう運動で材料を送る、独自ポンプ(対応チューブはシリコン・PTFE・ファーメドetc)

モーター駆動のためワンパルスから、連続動作まで自由に設定でき滴下動作から分注動作まで対応できます。

■フィラー入り材料にも対応

回転式のペリスタポンプと違い1か所でチューブをつぶさない為チューブの耐久性UP

ワンタッチクランプでチューブ交換も簡単にでき、接液部はチューブのみの為、医薬・食品・電子分野で幅広く使用可能

■用途によりACサーボモータ・ステッピングモータの選定可能

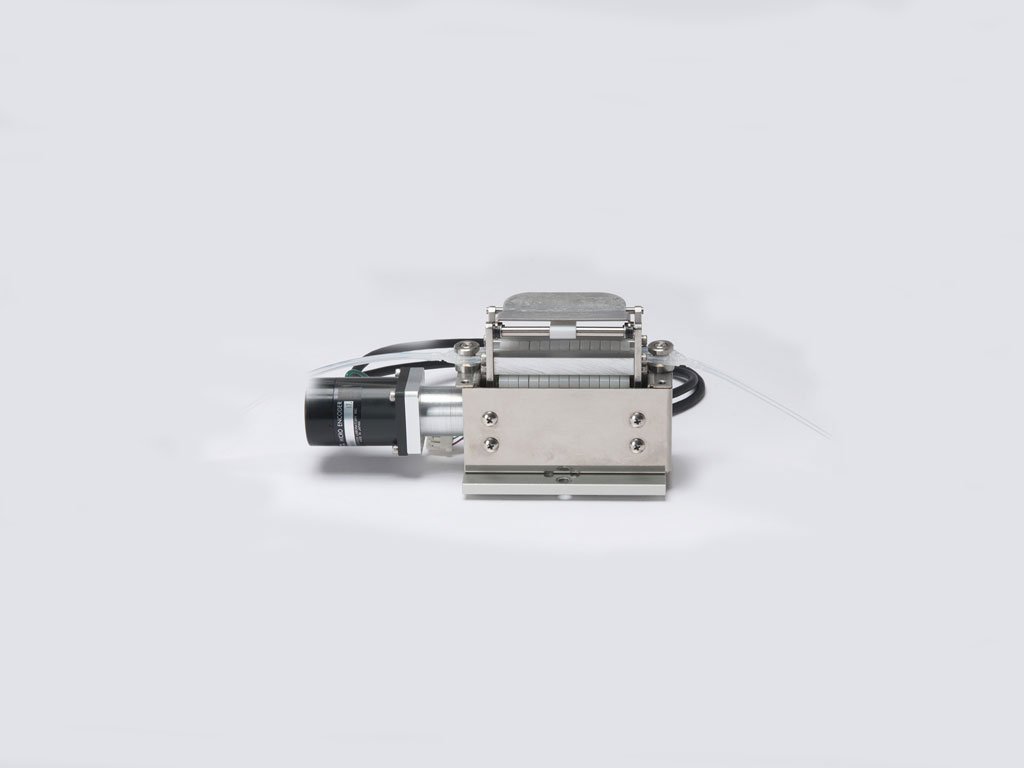

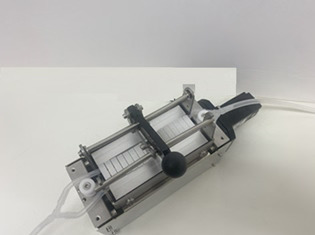

STP‐1微少量ヘッド搭載タイプ

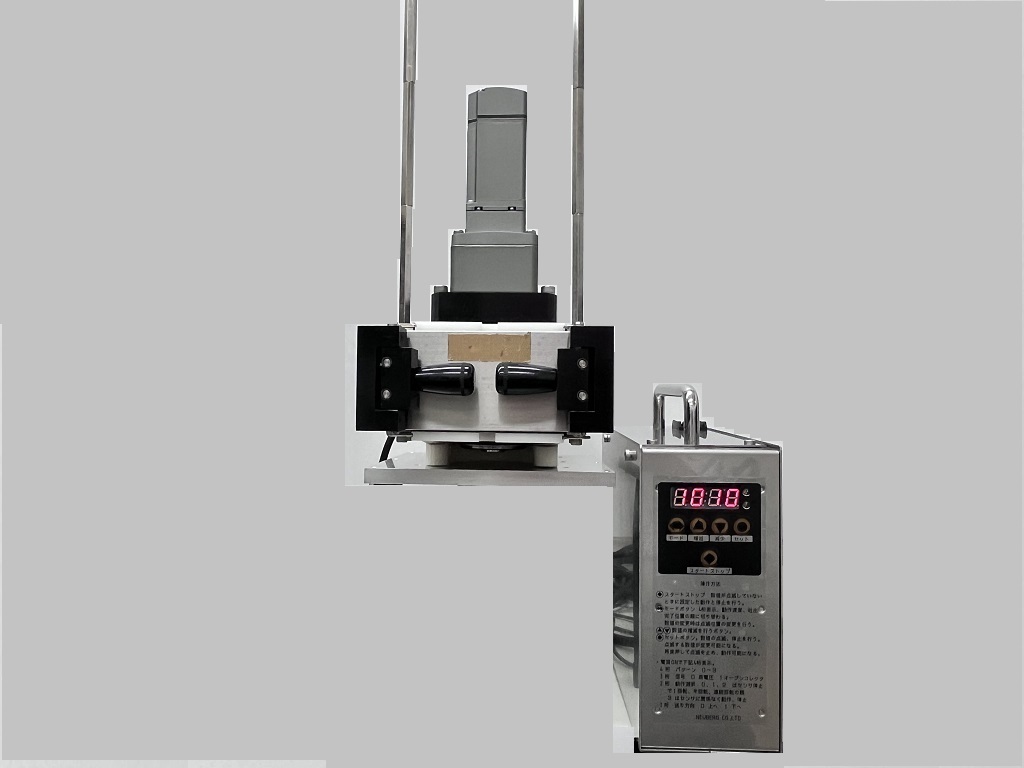

STP-3大容量タイプ

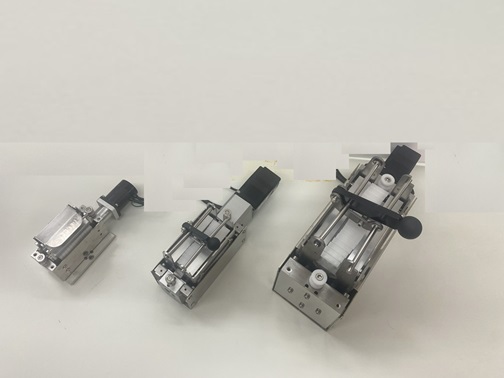

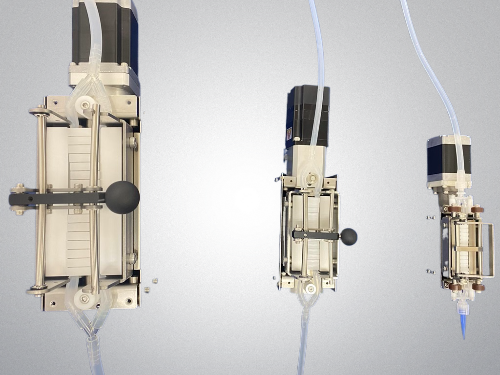

STPポンプシリーズ1・2・3

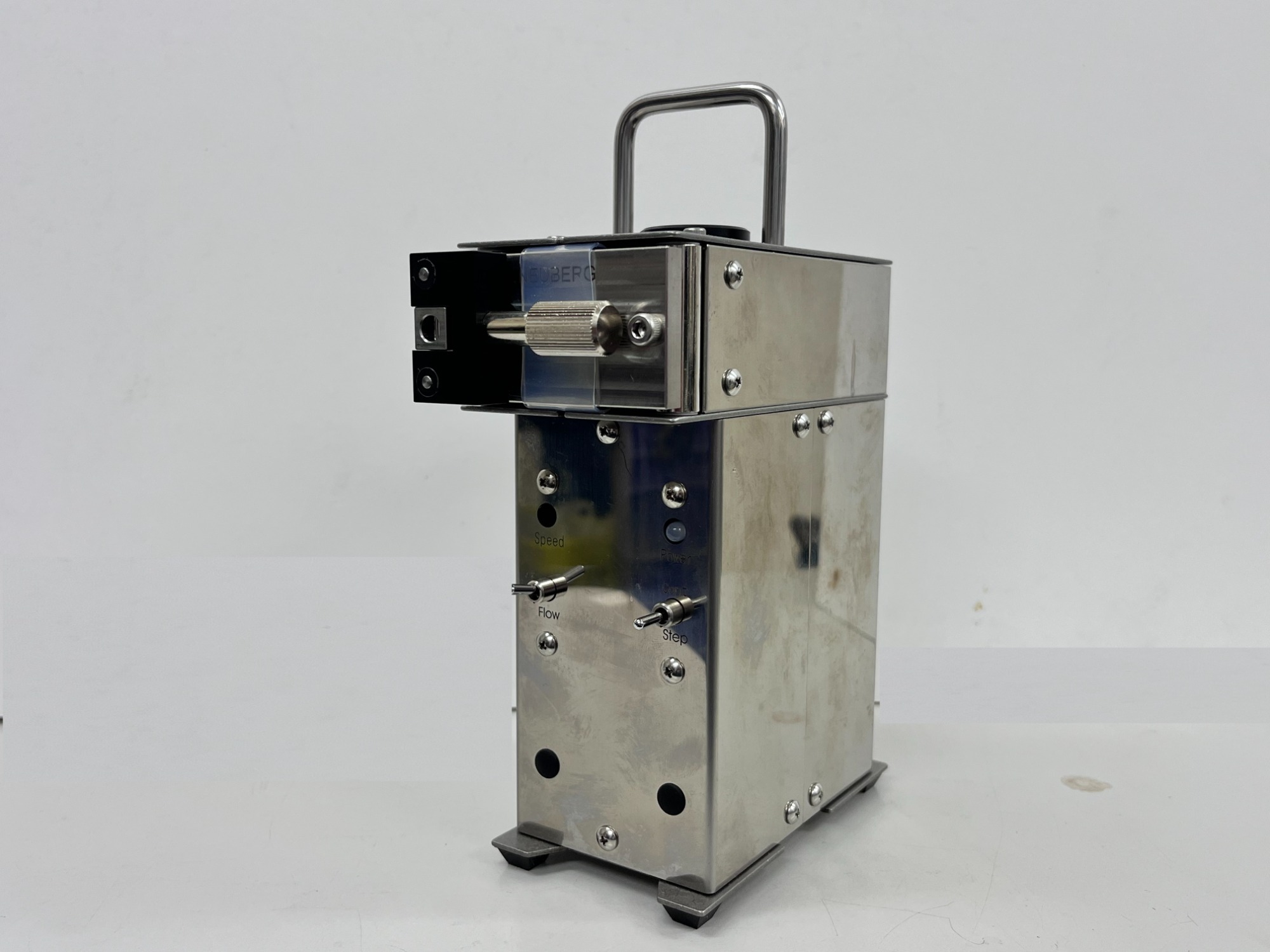

     STP-2コントローラ一体型

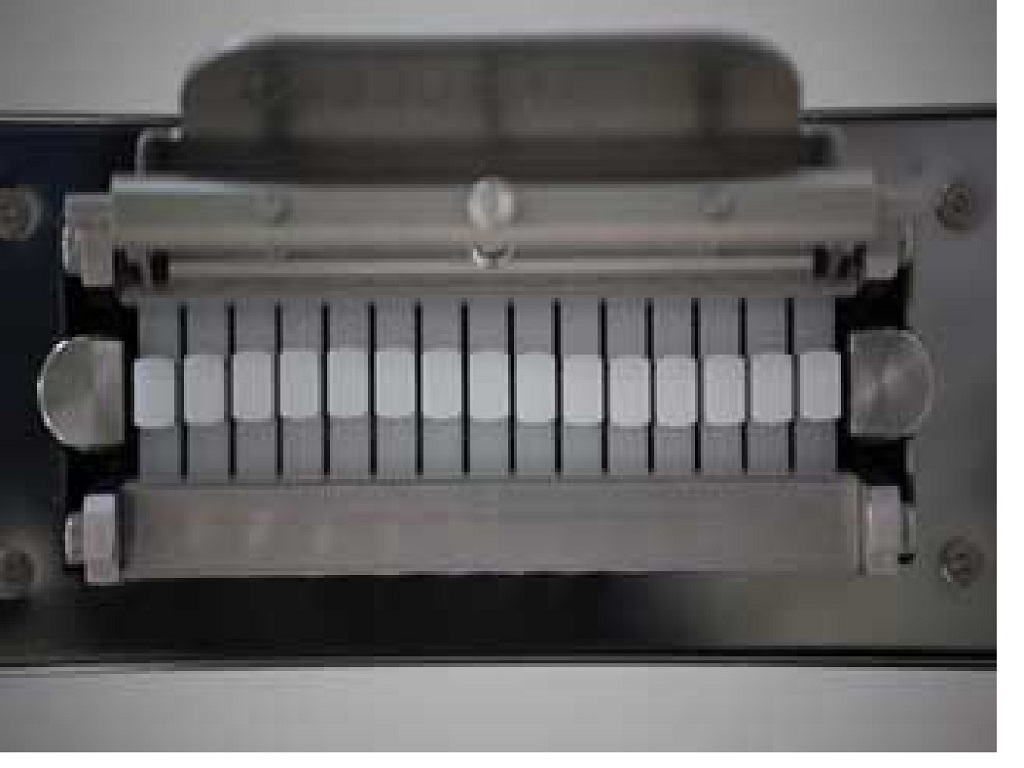

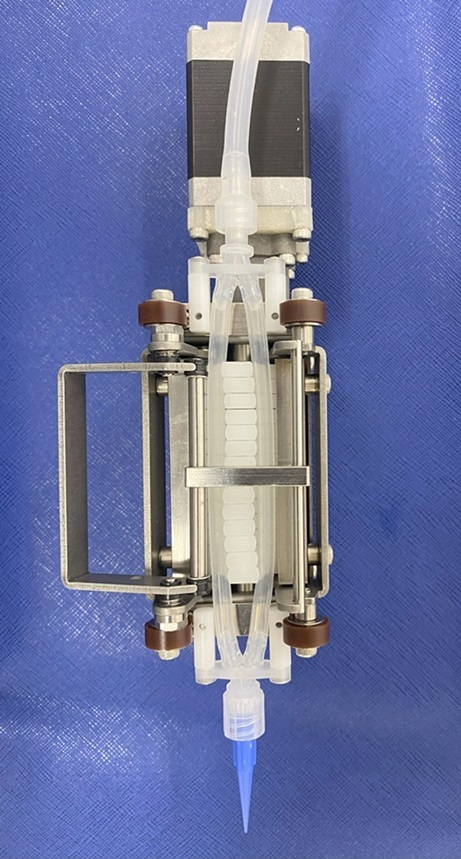

チューブセッティング状態

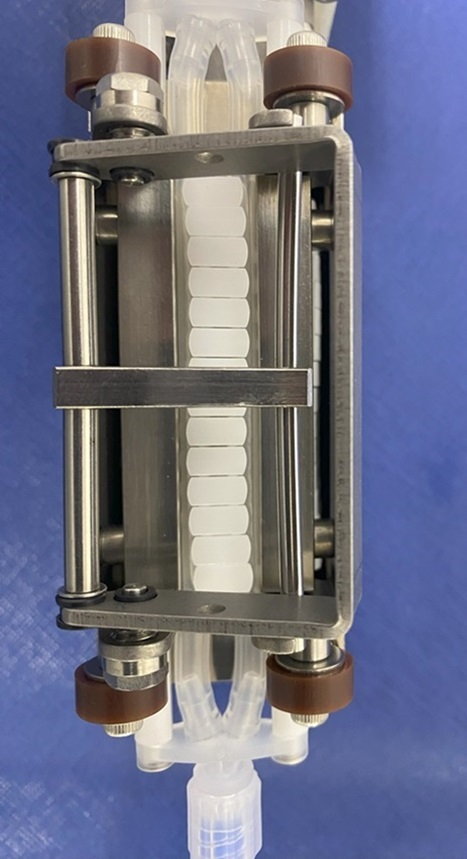

チューブクランプ状態

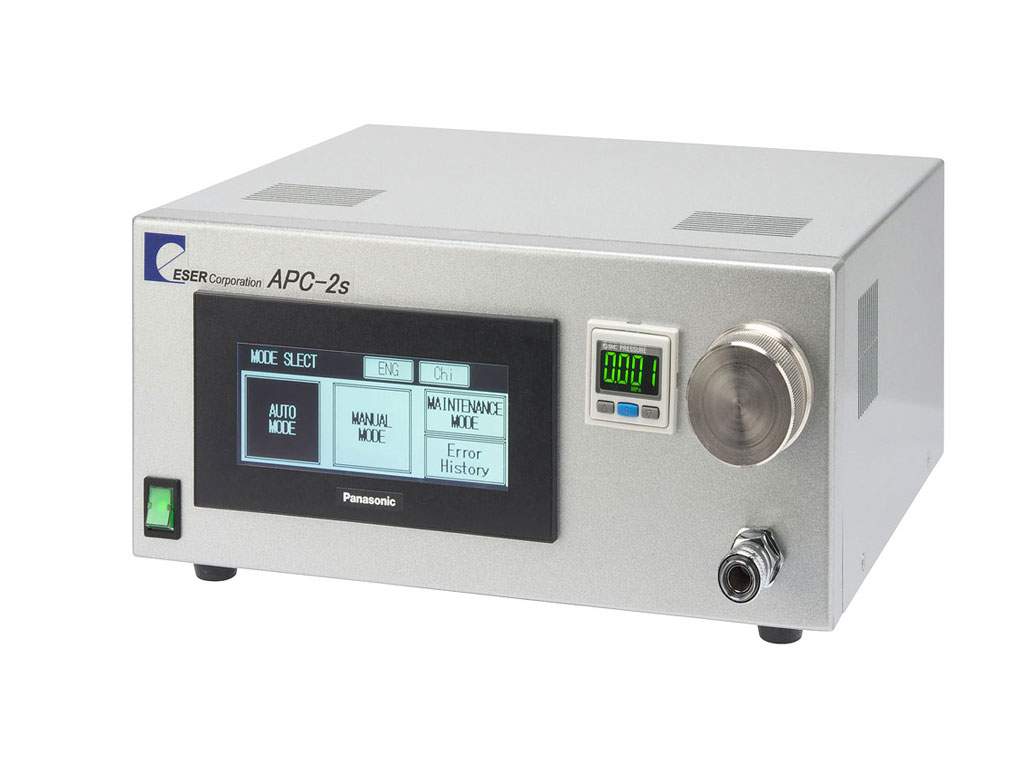

STPポンプ用コントローラ

STPポンプ 充填動画


STPポンプ 機種選択範囲表(10秒当たりの充填量)


TMEポンプ  ピンチバルブ方式チューブポンプディスペンサ

チューブポンプのイメージを一新するローラー式ではないチューブポンプ『TMEポンプ』


【特長】

■吐出量はマイクロメータで吸引プランジャのストロークを調整

■チューブセットが容易な為、多品種使用時、チューブ滅菌を必要とする作業に使用可能

■ローラー方式より高い精度とチューブの耐久性

■フィラー入り材料の使用可

■コントローラ一体型は簡単操作で、誰にでも使用可能

■単体型はマイクロDDモータにより小型・高精度を実現、自動機搭載にも最適


                                                        『TME01シリーズ』

                                                   『TME02シリーズ』

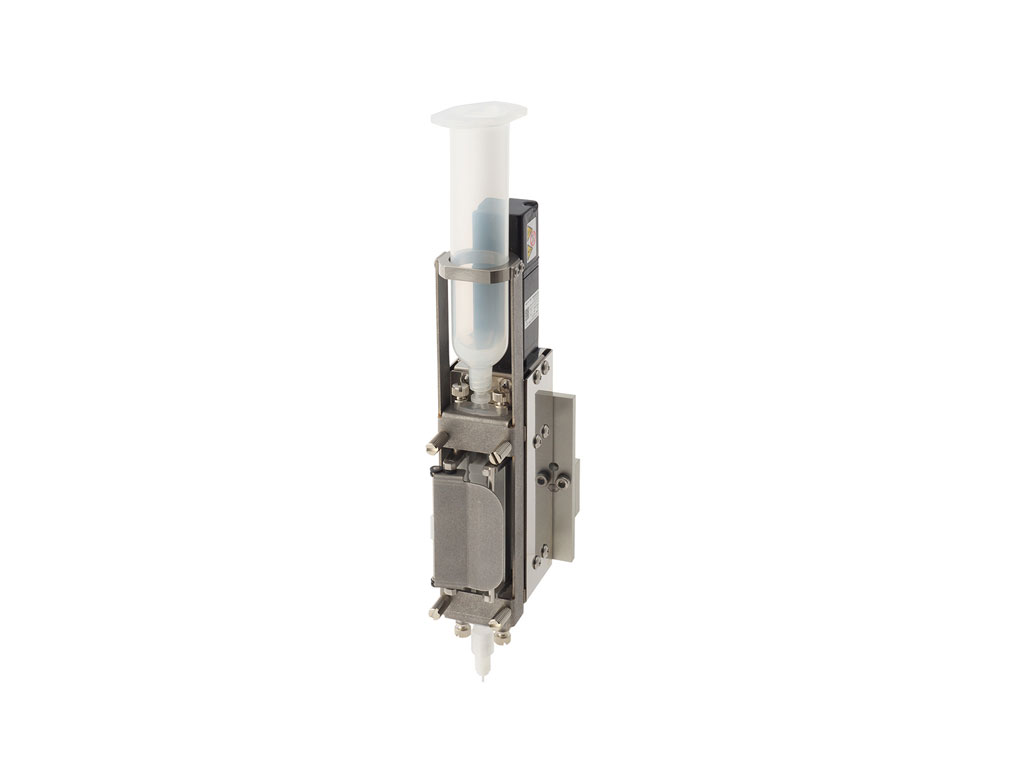

TME01

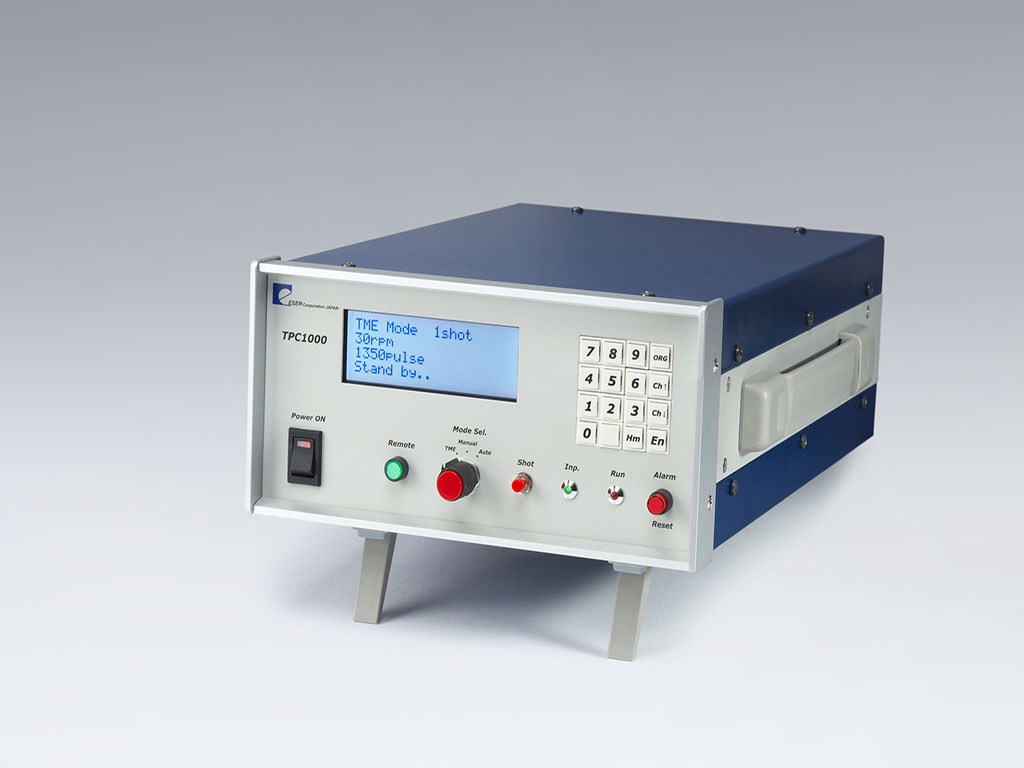

TME01用コントローラ

TME01 大容量タイプ&コントローラ

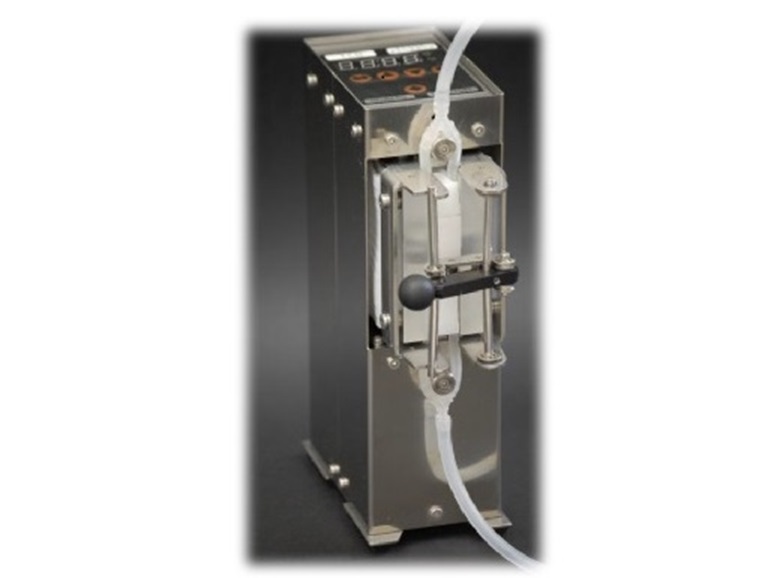

TME02

TME01【特長】

■ポンプ・コントローラのセパレートタイプ
■ロボット等に取り付けも、チューブ延長も可能

■ワンタッチクランプでセット可能

TME02【特長】

■ポンプ・コントローラ一体型
■塗布量調整は裏面のマイクロメータで可変可能

■連続動作・ワンサイクル動作の切り替え可能


ME01ME01大容量タイプ
使用モータサーボモータサーボモータ
適応チューブ外径1/16”PTFEチューブ8X10(シリコンチューブ)
塗布量1μlMAX0.7ml/Shot
サイクル800shot/min300shot/min

ME02
使用モータ
ステッピングモータ
適応チューブ
外径1/16”PTFEチューブ
塗布量
1μl
サイクル
100shot/min

TMEポンプ 充填動画
