スクリューポンプ式ディスペンサー/モーノ式ディスペンサ―

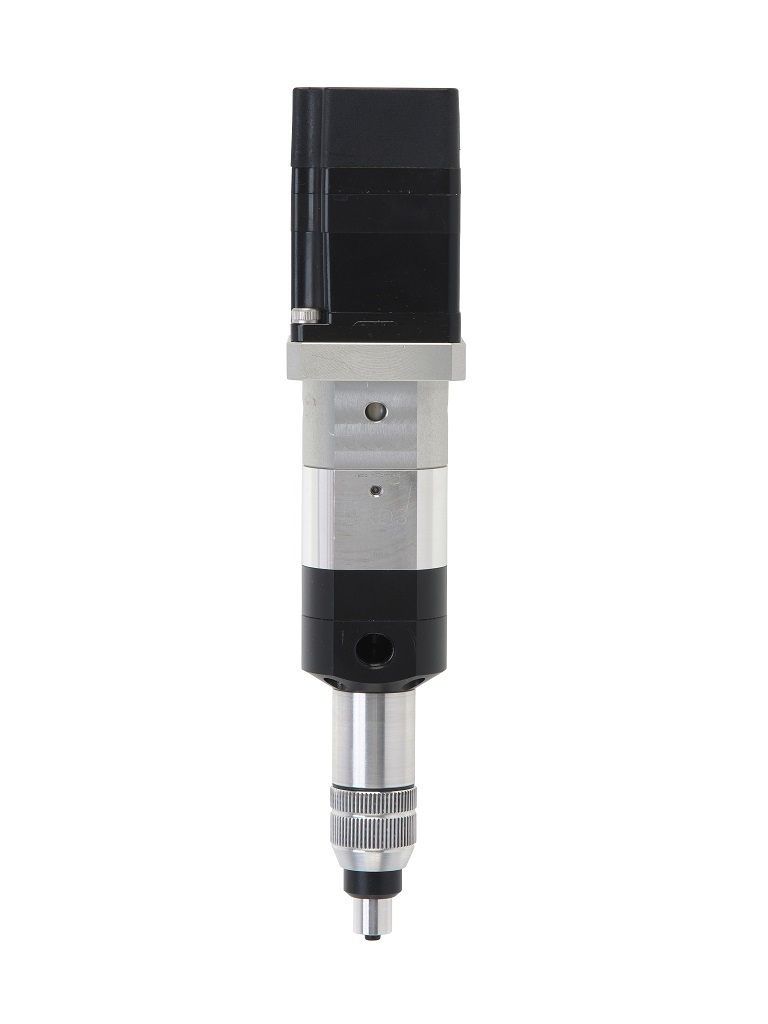

AMD-3　スクリューディスペンサー

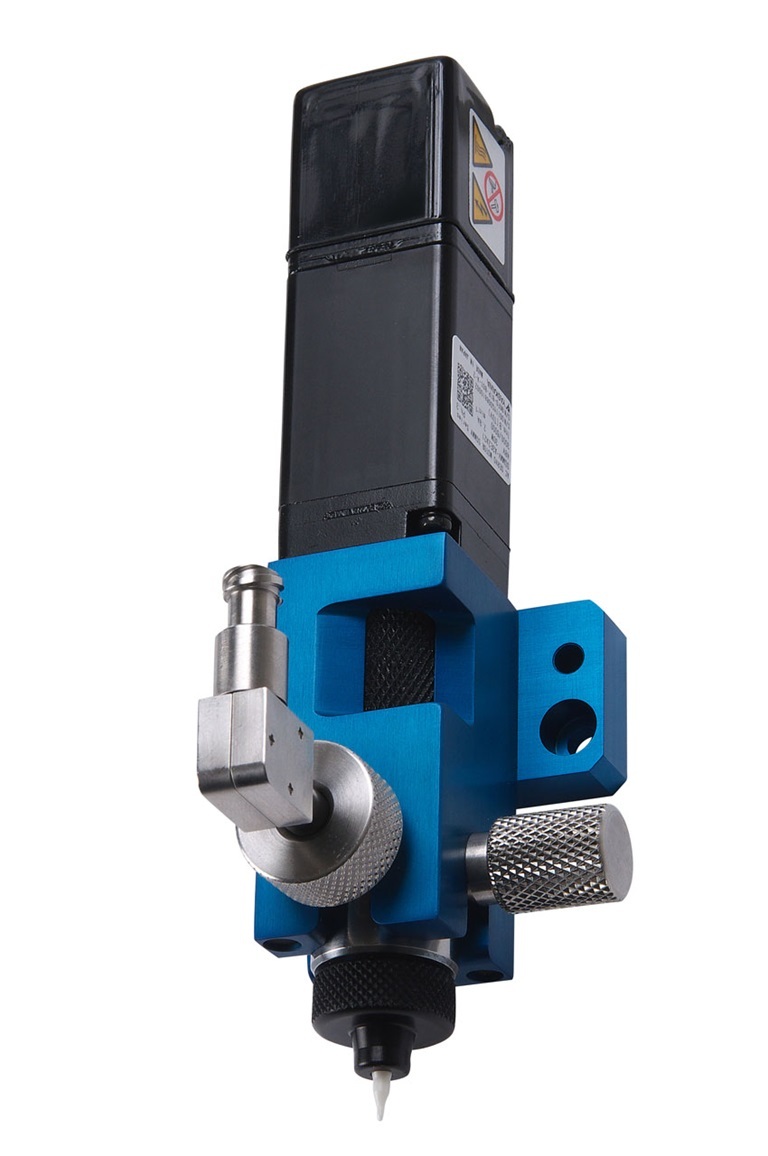

alt="『AMD3』標準タイプ"

AMD-3

alt="『AMD-3』　μ仕様"

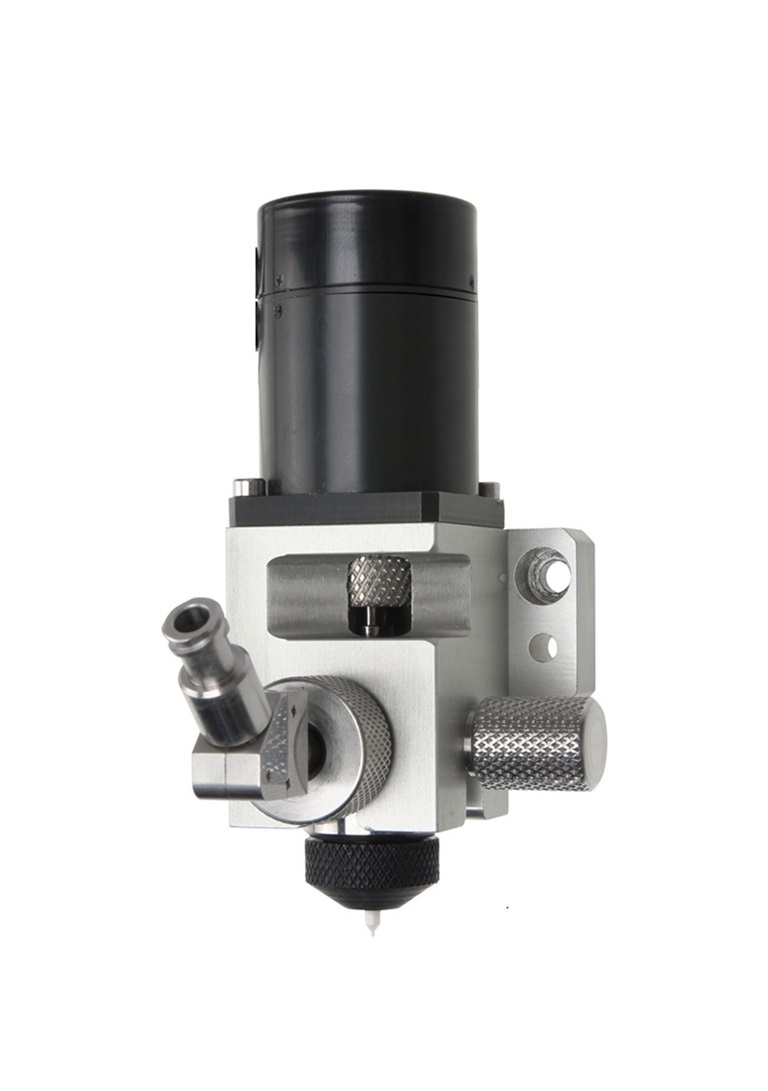

AMD-3　μ仕様

モータは標準ラインナップとして安川電機社製・MAXON社製の選択が可能
または、ユーザー様の設備に合わせたモータを搭載でき、設備コントローラからの直接コントロールも可能
使用材料により、スクリューとシリンダのクリアランスを応答性の良い50μタイプ、材料のカミ込みを防ぐ100μタイプの選択が可能。

低速から高速まで精密に制御できるμDDモーターを採用し、低速回転から高速回転までコアレスDCサーボモーターで精密塗布！
コンパクト設計でありながら、高精度な塗布を実現

AMD-3 スクリューディスペンサー　塗布動画

クリーム半田連続点塗布
高速微細クリーム半田塗布

AMD-７　スクリューディスペンサー

alt="『AMD-7μ』　μ仕様"

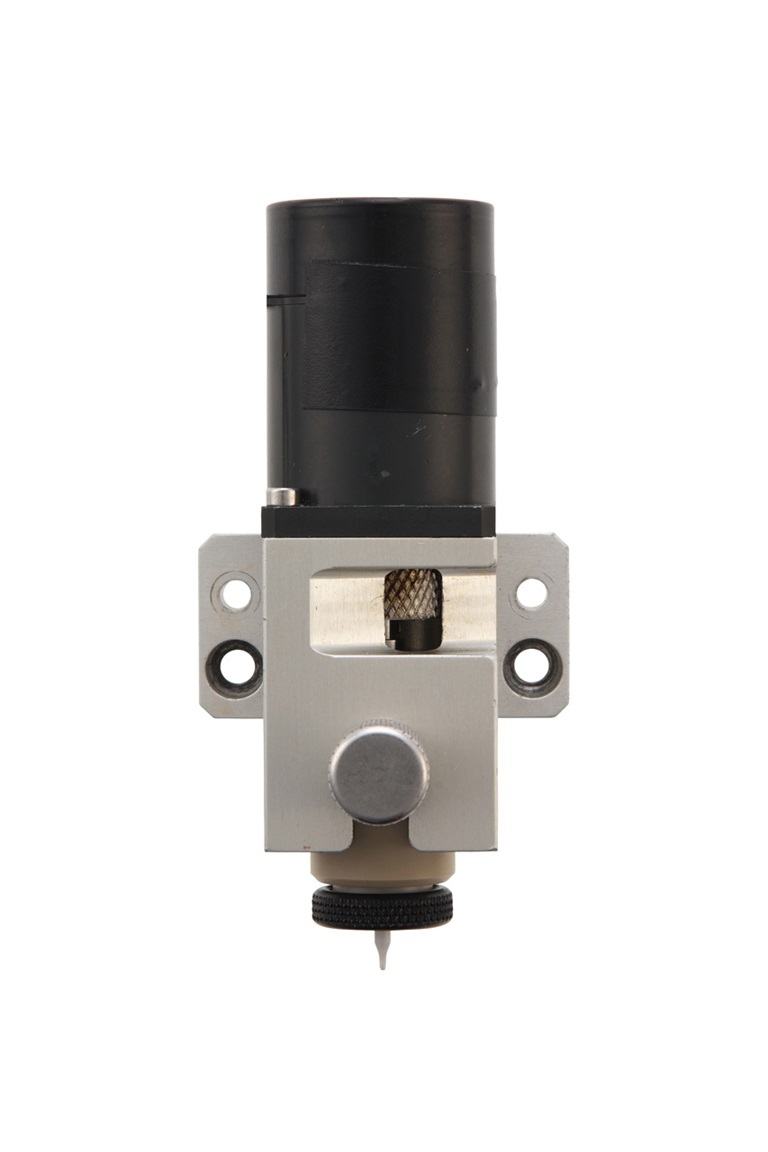

AMD-7　μ仕様

alt="『AMD-7』嫌気性対応スクリューディスペンサー”　"

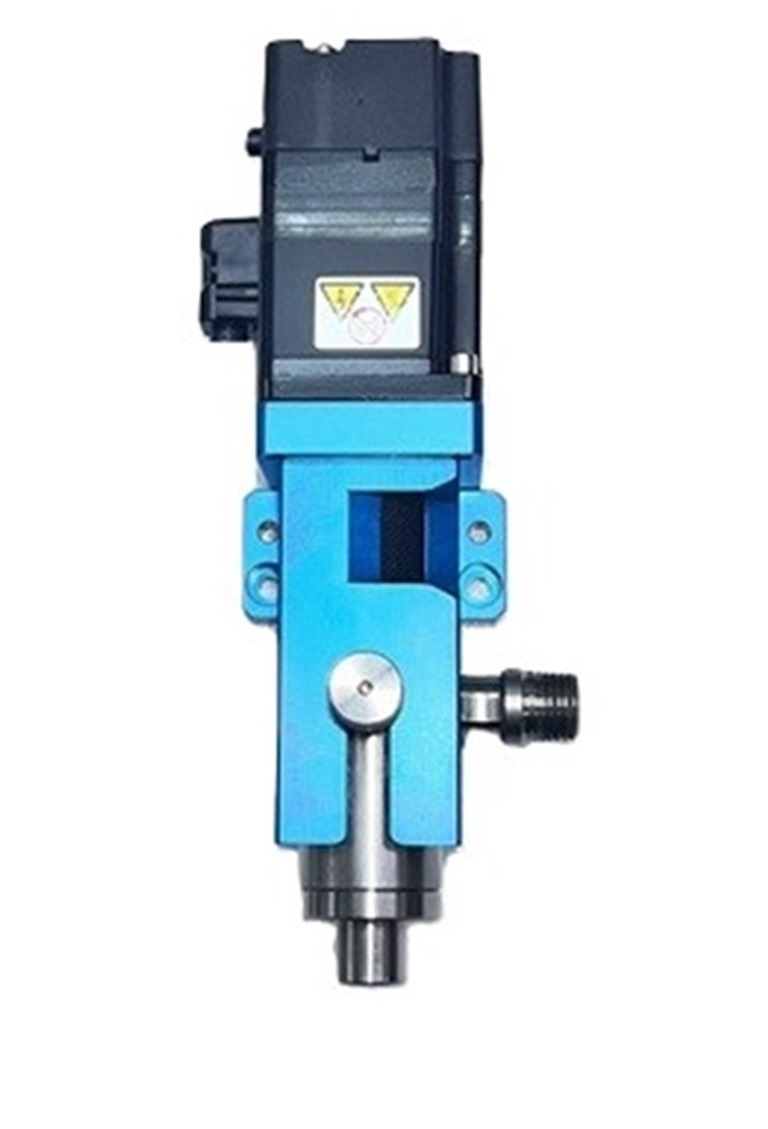

AMDー7嫌気性対応タイプ

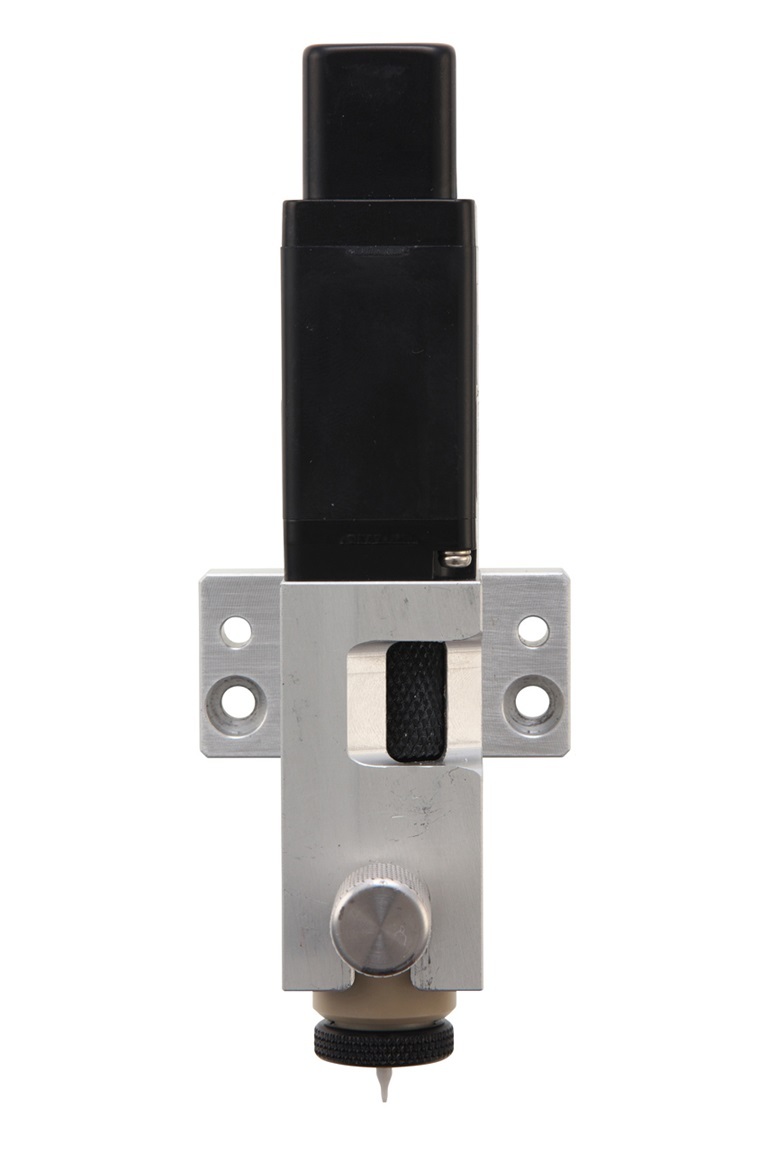

AMD-7のコンパクト仕様タイプ
低速から高速まで精密に制御できるμDDモーターを採用し、ディスペンサーコントローラ「APC-2S」を用いて精密制御を実現しています。低速回転から高速回転までコアレスDCサーボモーターで精密塗布！
コンパクト設計でありながら、高精度な塗布を実現。
従来のスクリュー式ディスペンサーのイメージを一新します。

シリンダ・接液ボディ材質はPEEKを採用し、嫌気性等の金属反応の接着剤に対応、先端は、セラミックノズルをダイレクト接続、材料OUTをメねじボディータイプもご用意しており、チューブ等の延長も可能
『AMD3』同様モータメーカの選択可能

AMD-7 スクリューディスペンサー　クリームハンダ塗布動画

クリーム半田線引き塗布
線幅100μmのペースト塗布

AMD-９　スクリューディスペンサー

alt="大流量スクリューディスペンサー"
alt="スクリューディスペンサー”

   AMD-9スクリュー　        AMD3・７スクリュー

AMD-3の大容量タイプ

材料インポートの口径より見直しを図り、スクリューの溝幅・深さまで再設計を行った

大容量ポンプ。放熱コンパウンド等の高粘度材料、大流量の塗布に最適

大口径のノズルにも対応したOUTポート１/８ねじタイプも用意しいます。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TOPに戻る　↑

AMD-9 スクリューディスペンサー　塗布動画

高粘度材料　重量管理

電子天秤と連動し、モーター駆動ならではの吐出回転数を自在に可変することにより、高粘度材料を目標値に極力近づけた塗布が実現

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TOPに戻る　↑

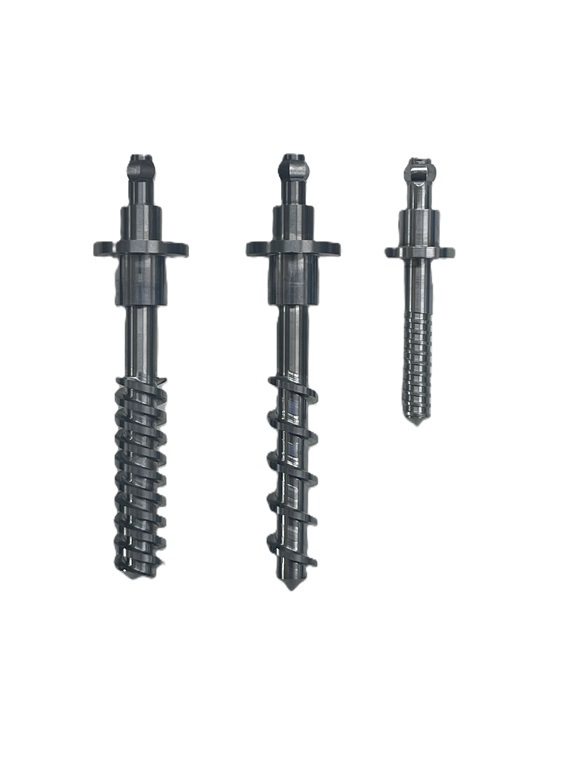

スクリューバリエーション

様々な形状のスクリューにより微細塗布から大容量の塗布まで対応。接液部にはジルコニアセラミックを採用、シリカ混入材料に対しても高耐久性を実現
※同一形状の超硬仕様もあります。
CERAMIC 16-1-07_half
CERAMIC 8-2-2
CERAMIC 8-1-1
CERAMIC 4-1-07

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TOPに戻る　↑

オプションアクセサリー

PEEK製シリンダ

PEEK製継手

セラミックシリンダ

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TOPに戻る　↑

容積移送式一軸偏心ポンプ

ESER　Japanが提案する『AMD8』は、モーノダイレクトスクリュー方式採用の高精度一軸偏心ポンプになります。

計量部は世界で実績のあるViscoTec社（独）を採用。

駆動部は国内製モータを搭載しており、専用コントローラで容易に設定可能。

SUS製ローターとパーフロ製ステーターを標準タイプとし、オーリング材質はFKM（フッ素ゴム）を使用しており様々な材料に対応可能。

塗布量に合わせたポンプバリエーションを用意しています。

■標準タイプは最小塗布量0.0001ml～3.3ml/minまで、大容量タイプは0.004ml～6ml/minまで対応。

■モーノ式ディスペンサのため、脈動なく塗布。

■国内製モーターの採用により、自動機搭載時の汎用性UP。

■特注アダプタ採用により、セラミックノズルをダイレクトに取り付け、塗布の応答性UP

■モータは標準で安川電機社製、マイクロ・テック社製を搭載、コントローラを使用せず、ユーザー様で自動機から直接

　コントロールも可能

■ニードル用アダプタ（オプション）の採用により、どこのメーカーのニードル・ノズルも取り付け可能

■ダイレクトアタッチアダプタによりイーサー製セラミックノズルを直接取り付け可能、計量室から先端までの容積を減らし

　応答性UP

APC-2S　標準コントローラ


APC-2W　2ヘッド対応コントローラ

ポンプ部断面

alt="モーノポンプ”

AMD-8-300シリーズ

alt="モーノポンプ”

　　　　　　　　AMD-8-300μシリーズ

alt="モーノポンプ”

AMD8-RD3シリーズ

alt="モーノポンプ”

AMD8-RD3μシリーズ

  • 接液部はSUS・パーフロを使用しており様々な材料に対応
  • 最小塗布量は0.001mlと0.015ml ※1 の2タイプご用意
  • 最大は1.48ml/minと16ml/min ※1 まで、アシストエアーは最大0.6MPa
  • ※1 使用材料による
  • 接液部はSUS・パーフロを使用しており様々な材料に対応
  • 最小塗布量は0.0001ml
  • 最大は3ml/min ※1 まで、アシストエアーは最大0.6MPaまで
  • ※1 使用材料による
alt="モーノポンプ”

　　　　　　　AMD8-RD4シリーズ

  • 接液部はSUS・パーフロを使用しており様々な材料に対応
  • 最小塗布量は0.004ml
  • 最大は6ml/min ※1 まで、アシストエアーは最大0.6MPaまで
  • ※1 使用材料による

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TOPに戻る　↑

アクセサリー・オプション

エルボー継ぎ手

SUS製エルボー継ぎ手

PEEK製エルボー継ぎ手

エア抜き３方弁付きエルボー継ぎ手

AMD8RD3・RD4用
セラミックノズルアダプタ

AMD8-300用
セラミックノズルアダプタ

ダイレクトアタッチアダプタ

チューブ延長用継ぎ手アダプタ

微細チューブ用継ぎ手アダプタ

　　　　　AMD８用ニードルアダプタ

AMD8-300用ニードルアダプタ


　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TOPに戻る　↑

高精度スクリューディスペンサーコントローラー

alt="APC-2S　標準コントローラ”

APC-2S　標準コントローラ

APC-2W　2ヘッド対応コントローラ

APC-2W　2ヘッド対応コントローラ

ディスペンス方式がスクリュー方式・タンクシステムと変わっても
『APCシリーズ』1台で対応可能です


■スクリューディスペンサー専用コントローラで低速から高速まで高精度に安定吐出します。

■ドットディスペンサーとして正確に液剤吐出をコントロールします。

■エアー式ディスペンサーの補助として高粘度材料吐出を可能にします。

■微量吐出の長時間運転のタンクシステム用バルブコントローラとして正確な吐出を実現します。
